Travailler avec de grands ensembles de données de nuages de points

Pour ceux qui travaillent avec de grands ensembles de données de nuages de points, NavVis IVION est un outil permettant de le faire en ligne.

Beaucoup d’outils modernes opérent avec des données, et la révolution de la numérisation en intérieur n’est pas une exception. Des bits et des octets d'information, équivalant à des téraoctets en volume, sont ce qui donne vie à l'environnement bâti dans les nuages de points.

De plus en plus, ces grands ensembles de données de nuages de points sont utilisés pour créer des modèles de bâtiments en 3D ou pour mettre à jour une section spécifique d'un modèle existant. Mais l'utilisation de nuages de points dans un logiciel de modélisation 3D (qu'il s'agisse de BIM ou de CAO) pour créer et mettre à jour des modèles de l'environnement bâti peut être beaucoup plus difficile que vous ne pensez.

Tout d'abord, vous devrez passer au crible le disque dur ou tout autre support de stockage où se trouve cet ensemble de données. Ensuite, vous devrez probablement utiliser un logiciel dédié pour inspecter manuellement le nuage de points afin de localiser la section précise du scan que vous voulez extraire.

Ces deux étapes sont lentes et laborieuses, et doivent se faire avant toute mise à jour. Les fonctionnalités de NavVis IVION sont spécialement conçues pour optimiser ces flux de travail.

Qu'est-ce que NavVis IVION ?

NavVis IVION est un logiciel de visualisation de bâtiments en 3D basé sur le web qui permet aux utilisateurs d'interagir avec des données de numérisation laser sous forme de bâtiments numériques réalistes et totalement immersifs.

NavVis-IVION-Core-Hero-blog-post

Les nuages de points peuvent être visualisés et explorés sous de multiples angles (vue à vol d'oiseau, walkthrough, plans d'étage en 2D et images panoramiques à 360 degrés) à partir de tout navigateur web standard.

L'interface intuitive de NavVis IVION le rend particulièrement attrayant pour les personnes qui ne disposent pas des connaissances spécialisées nécessaires pour travailler avec des nuages de points et des logiciels avancés.

Pour les utilisateurs plus expérimentés comme les professionnels de la numérisation laser et de l'AEC, NavVis IVION apporte également de la valeur en tant que hub central à partir duquel accéder, diffuser et gérer les fichiers de nuages de points.

Une solution sophistiquée pour les grands ensembles de données de nuages de points

Deux caractéristiques clés de NavVis IVION qui améliorent considérablement la fonctionnalité des nuages de points sont la possibilité de sélectionner, de recadrer et de télécharger des sections de grands fichiers de nuages de points et la possibilité de marquer et de mesurer des zones spécifiques d'un nuage de points directement depuis un navigateur Web.

Cela signifie qu'il est désormais possible pour toute personne travaillant avec des fichiers de nuages de points volumineux de trouver, surligner et télécharger facilement une section spécifique du nuage de points dont elle a besoin à tout moment. En outre, les utilisateurs peuvent prendre des mesures point à point avec une précision centimètrique. Ensuite, ils peuvent annoter les données pour mettre en évidence les zones clés ou celles qui doivent être reaménagées.

Un autre avantage est que les utilisateurs ne dépendent plus des dispositifs de stockage physiques tels que les disques durs, les clés USB et les cartes SD pour stocker et gérer leurs nuages de points.

En quoi est-ce un avantage ? Ceux-ci sont en fait des silos de données qui rendent l'accès à de grands ensembles de nuages de points plus difficile qu’il ne devrait être (et ce, avant de prendre en compte les grandes équipes de professionnels du BIM et de l'AEC qui collaborent à distance à partir de plusieurs endroits et fuseaux horaires).

NavVis-IVION-Enterprise

Une fonctionnalité avancée que tout modélisateur de bâtiments 3D appréciera

Grâce à NavVis IVION, vous pouvez facilement télécharger des fichiers de nuages de points dans tous les formats standards et fusionner des fichiers de nuages de points provenant de plusieurs appareils en un modèle 3D unique et complet.

Comme toutes les données importantes sont réunies en un seul endroit, où les différentes captures sont répertoriées de manière pratique dans un menu, vous pouvez rapidement accéder à celle dont vous avez besoin.

Vous pouvez également trouver les données que vous recherchez dans le plan d'étage 2D ou les perspectives panoramiques 3D. Une représentation numérique détaillée fournit des repères visuels utiles pour accélérer votre recherche.

Et maintenant, le plus intéressant : vous pouvez sélectionner, recadrer et télécharger des morceaux spécifiques des nuages de points dans votre navigateur. Ces fichiers sont exportables au format e57 pour les sauvegardes locales, et peuvent être utilisés dans tout logiciel de modélisation tiers compatible. Au lieu de partager des ensembles de données entiers, cela vous permet de partager les données dont vous avez besoin avec toutes les parties prenantes concernées, ce qui est beaucoup plus simple et rapide.

pointcloud_3D_view_new

La planification d’usines est un cas d’usage réel avec l’outil Mark & Mesure

Outre la possibilité de recadrer et de télécharger des parties spécifiques du nuage de points, l'outil Mark & Measure de NavVis IVION permet aux utilisateurs de mesurer d’un point à un autre, d'organiser des mesures dans des dossiers et de les partager de manière pratique.

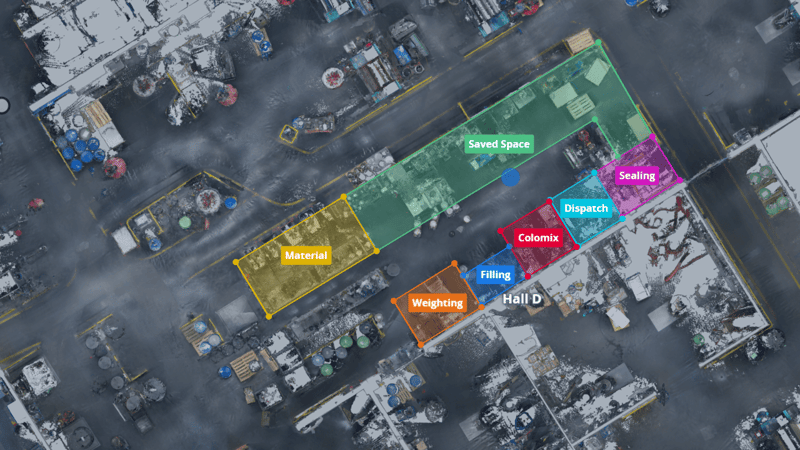

Examinons un cas d’usage réel dans l'industrie manufacturière, où un planificateur d'usine utilise NavVis IVION pour concevoir un nouvel aménagement pour améliorer les processus.

Tout d'abord, une fois le dernier scan téléchargé sur NavVis IVION, les zones qui doivent être reaménagées peuvent être identifiées et marquées à l'aide d'une superposition colorée, nommées individuellement et regroupées dans des dossiers pour plus de clarté à l'aide de l'outil Mark & Measure.

Une fois que les étapes de production et les postes de travail sont signalés dans NavVis IVION Enterprise en tant que documentation de la disposition actuelle, le nouvel aménagement et l’aménagement existant peuvent être facilement comparés. Le planificateur de l'usine peut constater que la nouvelle disposition planifiée optimise non seulement le flux de matériaux, mais qu’elle montre également où se trouvent les espaces libres qui pourraient être utilisés à l'avenir pour augmenter encore la capacité de production (par le biais d’une ligne supplémentaire, par exemple).

Une fois la planification terminée, toutes les informations et les annotations peuvent être partagées avec des collègues via un lien Web ou exportées dans un PDF contenant les liens vers chaque annotation, la description de l'étape du flux de travail et l'utilisation de l'espace.

layout planning in ivion

Avec NavVis IVION, vous pouvez télécharger des nuages de points, de fusionner des ensembles de données provenant de plusieurs sources, de gérer des données, de les regarder sous plusieurs angles, de sélectionner, de recadrer et de télécharger des morceaux précis de vos données, de marquer les zones pertinentes et de prendre des mesures précises.

Vous souhaitez en savoir plus ? Restez à l’affut pour en savoir plus sur la manière dont notre solution logicielle phare peut améliorer les grands espaces.

En attendant, si vous êtes curieux d'en savoir plus sur NavVis IVION, inscrivez-vous ici pour un essai gratuit ou organisez une démonstration. Nous serons ravis de vous renseigner.
