Comment SurvTech Solutions a capturé plus de 13 400 m² de l'usine de Perfecto Garcia grâce au système de numérisation mobile d'intérieur NavVis M6.

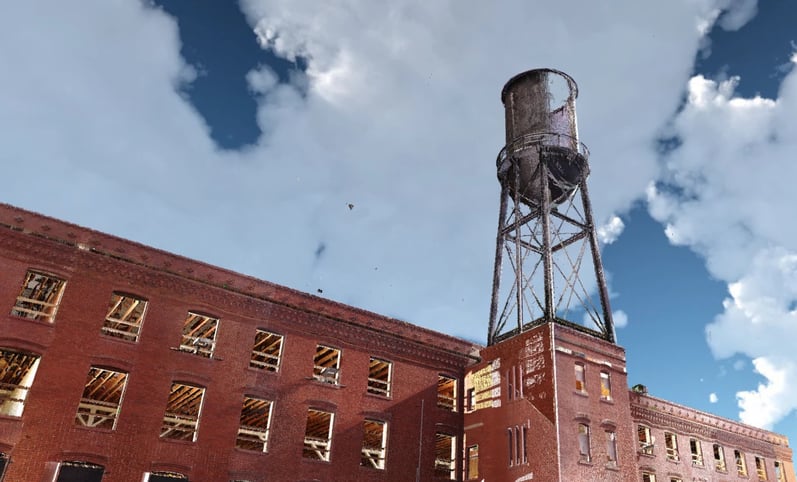

Situé en Floride, l'ancienne usine de cigares Perfecto Garcia & Brothers est un bâtiment en briques de plus de 13 400 m² répartis sur trois étages et un sous-sol. Elle a été construite en 1914, et l’entreprise y est restée pendant presque 70 ans, jusqu'à ce qu'elle ferme définitivement ses portes en 1982.
Les propriétaires actuels du bâtiment avaient demandé à un groupe d'architectes et d'ingénieurs de concevoir une nouvelle structure pour remplacer les anciennes poutres et colonnes en bois. Il est essentiel pour les rénovateurs d'avoir les dimensions exactes du bâtiment et de ses composants structurels existants. Mais, en raison de l’âge du bâtiment, il n'existait pas de documents de conception ou as-built pour guider les ingénieurs et les architectes.
« Nous augmentons notre efficacité grâce à un nouveau style de numérisation mobile spécialement conçu pour les environnements intérieurs plus vastes. »
C'est là qu'intervient SurvTech Solutions, la première société géospatiale du sud-est des États-Unis. « SurvTech Solutions offre une capture de données 3D précises à partir d'avions, de drones, de bateaux, de véhicules de surfaces automatisés, d'automobiles, de véhicules tout-terrains et amphibies », explique David O'Brien, fondateur et président. « Nous pouvons numériser en surface, sous terre, sous l'eau, et à l'intérieur des plantes et des bâtiments. »

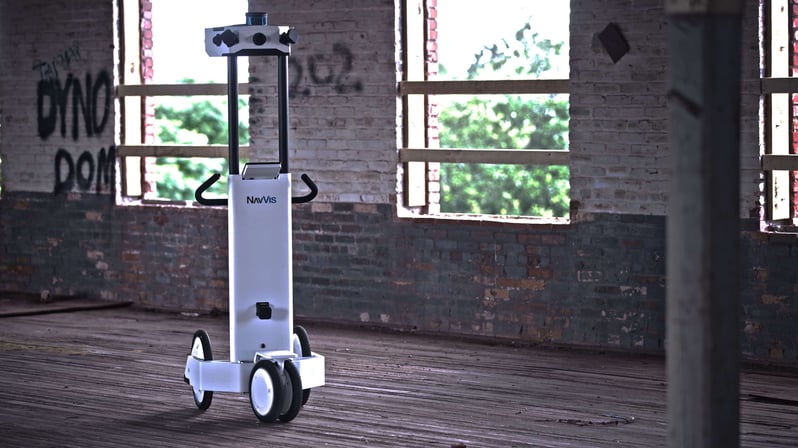

Le personnel de SurvTech a su immédiatement que le LiDAR terrestre, ou une numérisation 3D, était l'outil idéal pour ce travail. Ils ont utilisé une combinaison de données de numérisation provenant de leur système de numérisation mobile intérieure (IMMS) NavVis M6 et d'un scanner laser terrestre (TLS).
La documentation des bâtiments historiques au 21ème siècle
« Récemment, SurvTech Solutions a ajouté l'IMMS NavVis M6 à sa boîte à outils de numérisation, et c'est une excellente nouvelle pour nos clients », déclare David. « Nous fournissons des services de numérisation laser 3D en intérieur et en extérieur depuis plus d'une décennie, et nous augmentons notre efficacité avec un nouveau style de numérisation mobile spécialement conçu pour les environnements intérieurs de plus grande taille. »
La numérisation 3D offre à l'utilisateur la possibilité de mesurer des bâtiments et des usines avec une précision de quelques millimètres, en utilisant un laser pour recueillir des milliards de mesures à 360°. La taille et la forme exactes de l'environnement autour sont capturées grâce à l'accumulation de milliards de points avec des coordonnées x, y, z. Le nuage de points ainsi obtenu peut ensuite être utilisé pour créer une version virtuelle de son homologue physique, souvent appelée un « jumeau numérique ».
« L'ajout des outils de NavVis à notre portefolio de technologies d'imagerie 3D à SurvTech nous permet d'aller au-delà des produits de numérisation laser traditionnels et de proposer une véritable solution de jumeau numérique. »
Outre la collecte de données de numérisation 3D et d'images immersives à 360° à la vitesse de la marche, le système de NavVis comprend également une nouvelle façon de gérer et de partager les données avec le NavVis IndoorViewer (désormais connu sous le nom de NavVis IVION).
« L'ajout des outils de NavVis à notre portefolio de technologies d'imagerie 3D chez SurvTech nous permet d'aller au-delà des produits de numérisation laser traditionnels et de proposer une véritable solution de jumeau numérique, qui est distribuée via le NavVis IndoorViewer », explique David.
« Alors que la plupart des fournisseurs de services de numérisation peuvent proposer des nuages de points, des visualiseurs web et des modèles 3D, le NavVis IndoorViewer étend ces livrables à une base de données géospatiales véritablement intelligente, liée aux processus du client. »
Un scan-to-BIM sans effort pour le développement de bâtiments
Après avoir scanné l’usine de cigares, les données ont été ramenées au bureau de SurvTech et traitées pour obtenir un nuage de points cohérent dont la précision est vérifiée. Ensuite, ils ont pu fournir deux services majeurs à leur client.

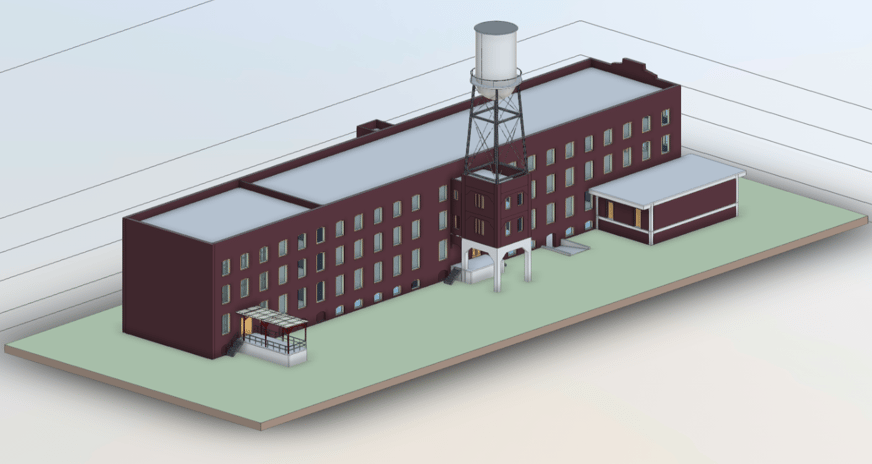

« Tout d'abord, nous pouvons l'envoyer à une entreprise pour qu'elle réalise une modélisation des informations du bâtiment (BIM) qui peut être utilisée pour le développement ou l’ingénierie du bâtiment », explique David. « Ensuite, nous pouvons leur envoyer le nuage de points enregistré dans à peu près n'importe quel format de fichier 3D dont ils ont besoin. »
Les applications du nuage de points sont nombreuses. Les cas d'utilisation du NavVis IndoorViewer peuvent être, par exemple, un architecte ou un directeur de la construction qui examine l'avancement d'un chantier, ou un gestionnaire d'installations qui fait une visite virtuelle à une équipe de maintenance lors d'une réunion en ligne.
« En capturant les conditions du site jusqu'à 10 fois plus rapidement que les méthodes de numérisation terrestre, nous éliminons une grande partie des coûts inhérents aux activités de nos clients. »
« En capturant les conditions du site avec une précision de niveau topographique et une imagerie à 360° jusqu'à 10 fois plus rapidement que les méthodes de numérisation terrestre », poursuit David, « nous éliminons efficacement une grande partie des coûts de communication et de logistique inhérents aux activités de nos clients. »
Dans le cadre de projets tels que le celui de l’usine Perfecto Garcia, plusieurs types de scanners laser peuvent être utilisés. Pour compléter les scans du NavVis M6, SurvTech a utilisé un TLS pour capturer l’extérieur du bâtiment.
« L'un des points forts de SurvTech et de NavVis est la possibilité de combiner des données de nuages de points provenant de nombreuses sources », explique David. « Les deux scanners ont été utilisés conjointement pour obtenir des mesures très précises et exactes de l'usine de cigares Perfecto Garcia. »
Crédits photo : SurvTech Solutions
