IBKS élargit les horizons du scan-to-BIM avec NavVis et PointFuse dans le cadre d’un projet important

Étude de ca
Septembre 2022

La société a testé les produits innovants de NavVis et PointFuse dans un établissement de soins de santé gigantesque et complexe - et a dépassé toutes les attentes.

Principaux points à retenir

  • IBKS a mis en place un flux de travail scan-to-BIM rapide et précis grâce à deux outils puissants et facilement accessibles: NavVis VLX et PointFuse Pro
  • L'équipe a commencé presque immédiatement à réaliser des projets scan-to-BIM complexes dans le secteur médical
  • Récemment, IBKS a pris en charge un projet dans un centre médical de deux tours et de plus de 137 000 mètres carrés à Los Angeles
  • Grâce à NavVis VLX, il n'a fallu que 10 jours pour scanner chaque tour de 11 étages
  • Avec PointFuse Pro, chaque étage a été préparé pour Autodesk Revit en seulement 12 heures

IBKS-VLX



Défi majeur

IBKS est un cabinet de conseil en gestion et en solutions numériques, offrant des services d'environnement bâti dans le domaine médical.

En 2022, IBKS a décroché un important projet scan-to-BIM, pour un grand complexe médical à la frontière de Beverly Hills et West Hollywood à Los Angeles. Ce site s'étend sur plus de 114 000 mètres carrés - avec plusieurs suites médicales et deux tours de 11 étages. Si l´on inclut les éléments extérieurs, la superficie totale atteint les 137 000 mètres carrés.

C´était le projet scan-to-BIM le plus important que IBKS ait entrepris jusqu´à présent. Il s'agissait également d'un test énorme du flux de travail innovant scan-to-BIM que l´entreprise avait récemment construit autour du scanner mobile NavVis VLX et du logiciel PointFuse Pro

2022-07-28 _MOTE Full Bldg - MeshCoord (1)

Innover au-delà des limites

Selon Mo Haidar, fondateur d’IBKS, ce n´est que récemment que l'entreprise a ajouté la capture de la réalité à son portefeuille de services. L´entreprise disposait déjà d'une certaine expérience interne scan-to-BIM, mais cette expérience datait de cinq ans, voire plus, ce qui fait que les principaux acteurs repartaient de zéro.

Ce qui était censé être une faiblesse s'est avéré être une force. IBKS a pu mettre en place un flux de travail innovant, sans savoir quels étaient les «meilleurs» outils à utiliser à prioro .

Comme l’a expliqué Haidar: « IBKS a effectué des recherches sur tous les appareils existants et a rapidement compris que notre cas d'utilisation nécessiterait une approche de numérisation mobile. Aussi, nous savions plus ou moins que ce serait la solution de capture de la réalité de NavVis : NavVis VLX et NavVis IVION. C'était évident, parce que ces produits n’avaient aucune barrière à l'entrée et n´étaient en aucun cas intimidants ».

Spivey Lipsey, responsable des solutions de jumeau numérique chez IBKS, a ajouté que, la solution de numérisation mobile était non seulement parfaite pour les débutants, mais répondait aussi aux exigences techniques strictes de l'entreprise en matière de soins médicaux.

« Nous recherchions une certaine précision, mais nous avions également beaucoup de surface à couvrir. Le scanner a su trouver le juste milieu entre précision et rapidité ».

Spivey-Lipsey



- Spivey Lipsey, responsable des solutions de jumeau numérique chez IBKS





Pour compléter sa solution NavVis, IBKS avait besoin d´un outil scan-to-BIM en aval qui combinerait les points suivants: barrières à l’entrée faibles , vitesse et qualité des données. PointFuse Pro était le match parfait. Ce logiciel permet de classer automatiquement les surfaces, de fusionner leur nuages de points pour réduire la taille des fichiers et de produire rapidement des modèles LOD 200. En plus, il serait très facile à utiliser.

Selon Mr Lipsey, le facteur le plus important était toutefois, que IBKS puisse être sûr que les outils s'intégreraient dans un flux de travail complet.

« Toute personne qui s´engage dans cet espace - en essayant de se procurer des logiciels et du matériel pour sa solution - comprend tout de suite qu'il existe un monde très alambiqué de versions de logiciels et des problèmes de compatibilité . Et beaucoup de solutions software sont paradoxales ».

« Je me suis servi de la collaboration qui existait déjà entre NavVis et PointFuse comme argument de vente décisif. Cela a conféré une certaine assurance que ces outils fonctionneraient ensemble » , a t-il ajouté.

Une fois les bons outils en place, IBKS a alors travaillé avec les équipes techniques de NavVis et PointFuse, pour affiner le flux de travail sur certains grands projets scan-to-BIM. Le cabinet a utilisé ces travaux pour développer des meilleures pratiques afin de maintenir la cohérence, capturer les couloirs sans dérive, organiser les données, reconnaître automatiquement les éléments, etc.



Vous souhaitez en savoir plus sur la manière d'intégrer la numérisation laser 3D dans votre flux de travail scan-to-BIM ?

Parlez à un expert

Le grand test

IBKS a obtenu le projet scan-to-BIM pour le complexe de deux tours à Los Angeles, et a mis son flux de travail à rude épreuve.

Ce projet de 137 000 mètres carrés présentait un certain nombre de défis. IBKS devait capturer des données suffisamment précises pour créer un modèle BIM conforme aux spécifications du client. De plus, le site étant un établissement médical actif, ils devaient travailler rapidement après les heures de travail afin de réduire les perturbations pour le personnel.

Comme mentionné plus haut, la zone de numérisation du projet s'étendait sur plusieurs niveaux de suites médicales avec 22 étages au total. Mais il y avait encore un niveau de complexité supplémentaire : Le client final n'étant pas propriétaire des bâtiments à numériser, IBKS ne pouvait capturer que les zones louées par son client.

Cela sous-entendait que les scans seraient dispersés - D´après Haidar, cet arrangement présentait de nombreuses failles. L'équipe n´était pas certaine que son logiciel puisse maintenir un alignement correct tout au long de la chaîne de traitement.

« Nous étions inquiets de devoir effectuer l'alignement des multiples niveaux à deux reprises, avec NavVis IVION ainsi que PointFuse Pro. Qui aimerait travailler doublement? ».

Mo-Haidar



- Mo Haidar, Fondateur d´IBKS





NavVis VLX et NavVis IVION

Selon Mr Lipsey, l'équipe a accéléré le flux de travail de numérisation mobile en capturant de nombreux scans plus petits sans recourir aux points de contrôle. Cela leur a permis de numériser chaque espace très rapidement, tout en réduisant la dérive pour maintenir un haut niveau de précision.

Afin de lutter contre les éventuels problèmes d'alignement qui pourraient survenir en raison de la disposition dispersée, IBKS a disposé les scans dans une configuration en «arbre ».

« Il y avait deux cages d'escalier dans chaque tour qui faisaient toute la hauteur du bâtiment », a souligné Mr Lipsey. «Alors, nous les avons scannés individuellement. Nous avons également scanné chaque couloir de chaque étage, ainsi que les toilettes, et une partie de la cage d'escalier. Puis, nous avons scanné les suites individuellement ».

Au moment du traitement, l'équipe a effectué le travail d'alignement initial dans NavVis IVION. « Nous avons pu relier le couloir à la cage d'escalier et aligner les niveaux comme un tronc d'arbre avec des branches», a expliqué Mr Lipsey. « nous avons alors aligné les suites avec le couloir ».

Ensuite, l'équipe a utilisé l'outil de recadrage et de téléchargement pour exporter chaque niveau individuellement.

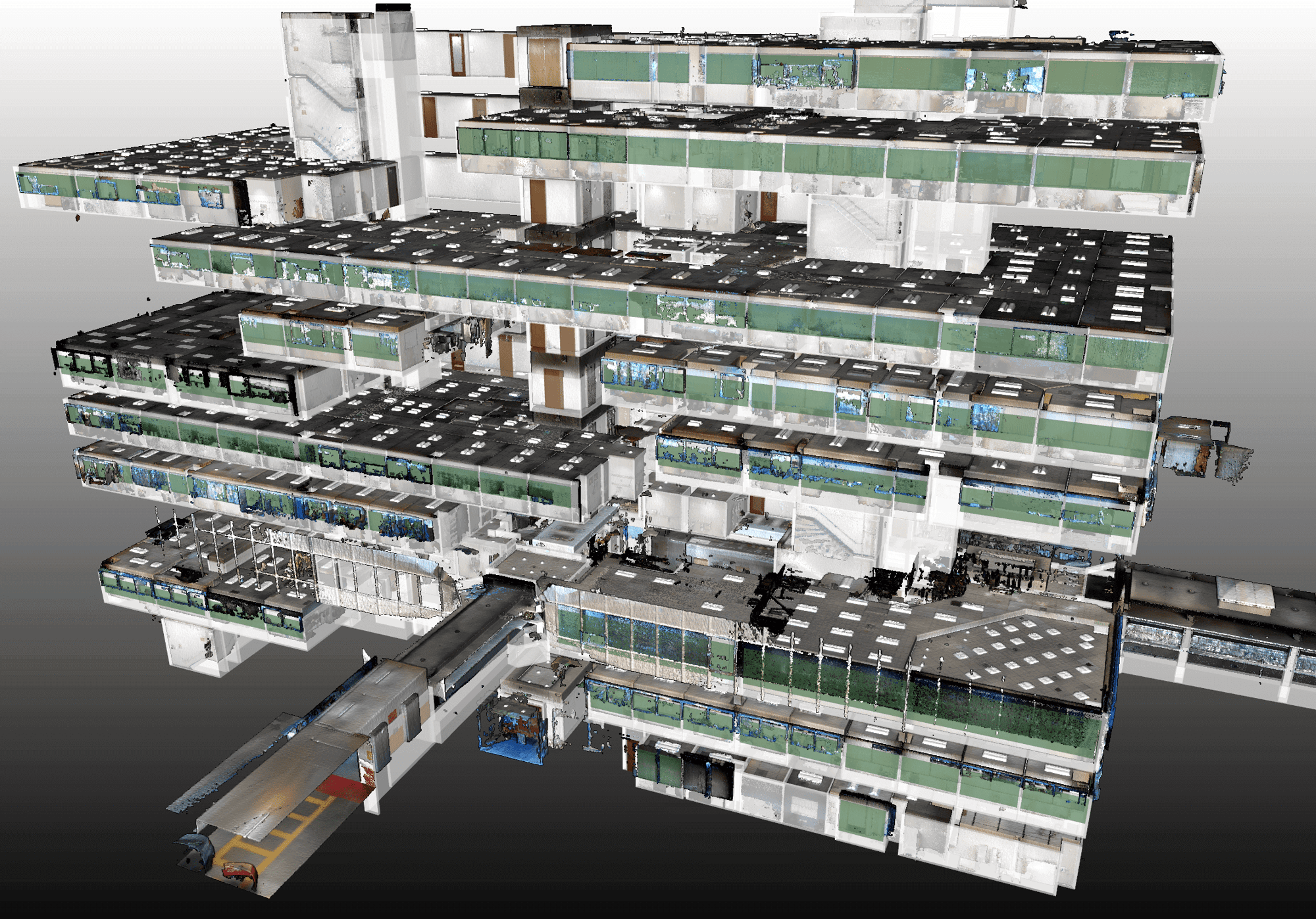

2022-08-23 - Side Elevation - IVION Alignment - Copy

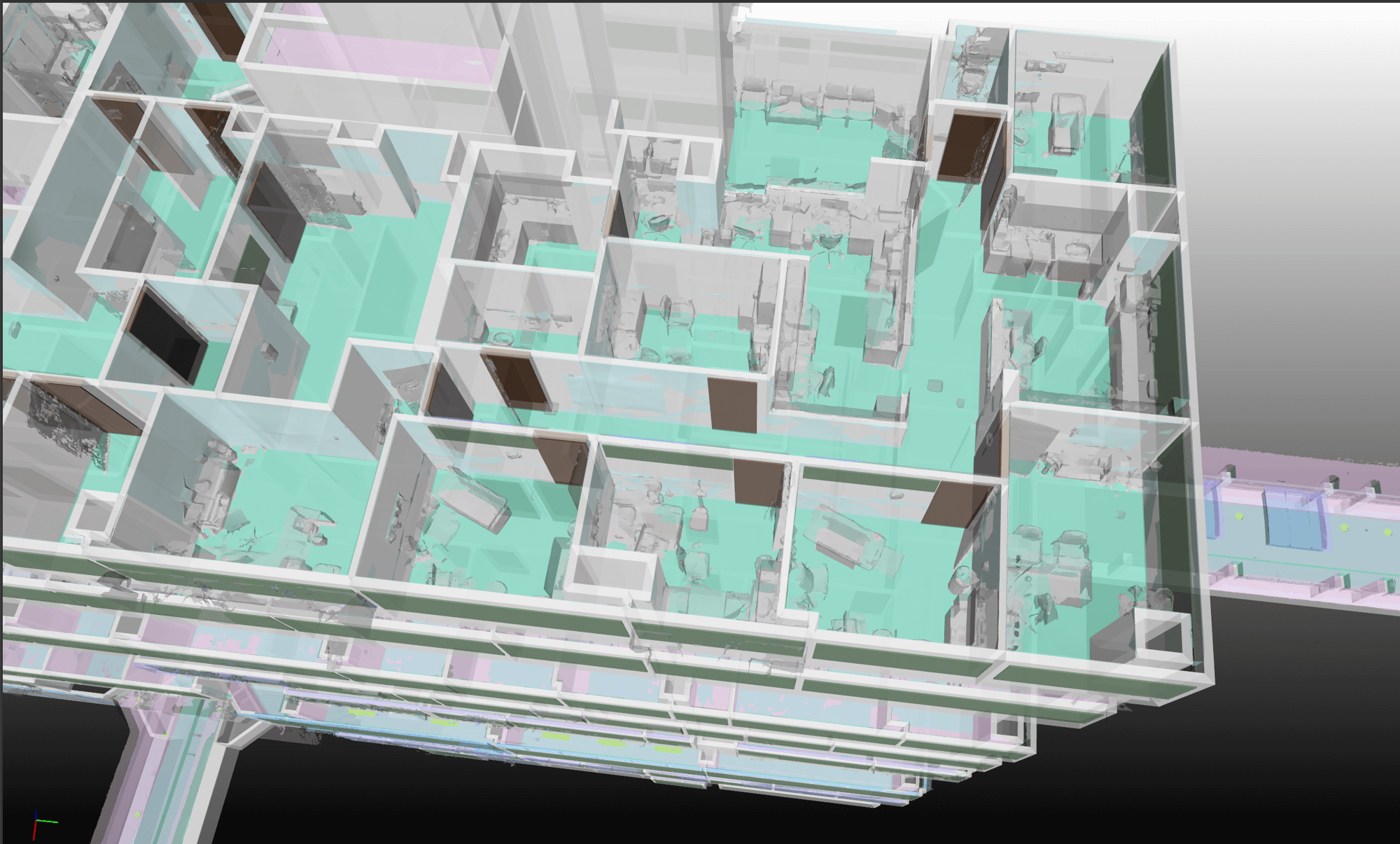

1- PFP CLASSIFIED MESH MODEL FULL BLDG (MOTE) - Copy



Traitement : PointFuse Pro et Autodesk Revit

Ensuite, ils ont transmis les données à PointFuse Pro. La transition s'est faite de manière harmonieuse. « Nous avons intégré chaque niveau, chaque ensemble de données combinées dans PointFuse Pro ». Ils se sont empilés exactement comme nous les avions alignés dans NavVis IVION, sans qu'il ne soit nécessaire de les aligner à nouveau ».

Eliane Bouery, consultante BIM chez IBKS, a expliqué que, l'étape suivante a été de commencer le traitement. Elle a utilisé PointFuse Pro pour générer automatiquement un maillage et classer les grandes surfaces planes comme les murs et les sols.

« Ensuite, étage par étage, nous avons procédé à la classification des éléments », a t-elle dit. Elle a navigué à l'intérieur de chaque pièce individuelle et a vérifié ou identifié les portes, les murs, les meubles, les fenêtres et d'autres éléments importants. Pendant ce temps, elle a gardé le nuage de points original ouvert dans NavVis IVION comme référence visuelle.

« Cela étant, nous sommes passés aumodule de gestion de l'espace BIM et avons produit un modèle 3D automatiquement. J´ai donc simplement ajusté et positionné chaque fenêtre et chaque porte. J'ai travaillé en parallèle dans NavVis IVION, en naviguant vers chaque pièce et en comparant les mesures pour vérifier le positionnement ».

Après avoir terminé l'alignement de chaque étage, elle a exporté un fichier IFC depuis PointFuse Pro, afin de le télécharger facilement dans Revit pour le nettoyage final et la modélisation, une fois de plus, sans nécessité de procéder à un nouvel alignement. À partir de là, le modèle BIM a été rapidement complété selon les spécifications du client.

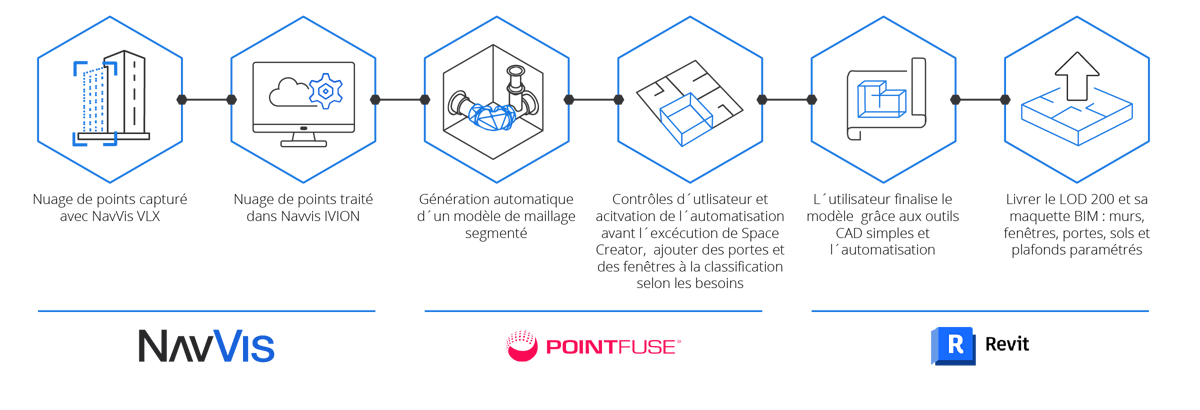

Flux de travail de NavVis à PointFuse à Autodesk Revit

Workflow-NavVis-Pointfuse-Revit-FR



Un grand succès et des perspectives d'avenir

Selon IBKS, le flux de travail de NavVis et PointFuse a dépassé les attentes, et a rendu très facile et fluide ce qui était au départ une tâche intimidante.

D’emblée, la numérisation mobile était rapide. L’équipe a numérisé chaque tour en seulement 10 jours et était heureuse de ne pas avoir à revenir après la capture initiale.

La rapidité du flux de travail de la numérisation mobile a également permis de réduire les perturbations pour le personnel médical sur place. « Même si nous avons scanné après les heures de travail, il y avait des médecins et des infirmières dans certains bureaux », remarque Haidar. « Nous leur avons demandé de sortir pendant seulement trois minutes pour que nous puissions terminer le scan. Pour eux, c'était l´occasion de prendre une pause café . Presque tout le monde a été surpris par la rapidité avec laquelle nous avons fini ».

Et cette rapidité n´a en rien compromis, ni la précision ni la qualité des données. « Nous constatons une très grande précision avec l'utilisation de la numérisation mobile dans des espaces tels que les longs couloirs », a affirmé Mr Lipsey. « À part quelques artefacts négligeables, tout était vraiment propre. Je pense que nous serons en mesure d'utiliser NavVis VLX à une échelle beaucoup plus grande que nous ne l´avions prévu ».

Quant au flux de travail du logiciel, Mr Lipsey affirme qu'il était tout à fait à la hauteur des défis posés par le travail scan-to-BIM pour les grandes installations médicales.

NavVis IVION a réduit le temps de traitement initial à 4 heures par étage (environ 5 000 mètres carrés). PointFuse Pro a réduit le temps de «scan-to-Revit-model» à seulement 12 heures par étage. Il a également réduit la taille des fichiers de nuages de points de plus de 66 %, ce qui a permis d'économiser beaucoup d'espace de stockage et d'accélérer considérablement les transferts.

Le flux de travail innovant d'IBKS a également permis de gérer sans problème l'alignement complexe. « En fait, je pense que cela nous permet de faire autant d’aventures que nous souhaitons », a déclaré Mr Lipsey. « Nous pouvions commencer par l'alignement dans NavVis IVION, amener les données avec précision dans PointFuse Pro, puis dans Revit, sans avoir à effectuer d'autres mises au point»

« C’est la démonstration parfaite de la compatibilité entre les deux produits », a conclu Haidar. « Nous avons vu d’incroyables succès ici »

Selon IBKS, le flux de travail de NavVis et PointFuse a dépassé les attentes, et a rendu très facile et fluide ce qui était au départ une tâche intimidante.

D’emblée, la numérisation mobile était rapide. L’équipe a numérisé chaque tour en seulement 10 jours et était heureuse de ne pas avoir à revenir après la capture initiale.

La rapidité du flux de travail de la numérisation mobile a également permis de réduire les perturbations pour le personnel médical sur place. « Même si nous avons scanné après les heures de travail, il y avait des médecins et des infirmières dans certains bureaux », remarque Haidar. « Nous leur avons demandé de sortir pendant seulement trois minutes pour que nous puissions terminer le scan. Pour eux, c'était l´occasion de prendre une pause café . Presque tout le monde a été surpris par la rapidité avec laquelle nous avons fini ».

Et cette rapidité n´a en rien compromis, ni la précision ni la qualité des données. « Nous constatons une très grande précision avec l'utilisation de la numérisation mobile dans des espaces tels que les longs couloirs », a affirmé Mr Lipsey. « À part quelques artefacts négligeables, tout était vraiment propre. Je pense que nous serons en mesure d'utiliser NavVis VLX à une échelle beaucoup plus grande que nous ne l´avions prévu ».

Quant au flux de travail du logiciel, Mr Lipsey affirme qu'il était tout à fait à la hauteur des défis posés par le travail scan-to-BIM pour les grandes installations médicales.

NavVis IVION a réduit le temps de traitement initial à 4 heures par étage (environ 5 000 mètres carrés). PointFuse Pro a réduit le temps de «scan-to-Revit-model» à seulement 12 heures par étage. Il a également réduit la taille des fichiers de nuages de points de plus de 66 %, ce qui a permis d'économiser beaucoup d'espace de stockage et d'accélérer considérablement les transferts.

Le flux de travail innovant d'IBKS a également permis de gérer sans problème l'alignement complexe. « En fait, je pense que cela nous permet de faire autant d’aventures que nous souhaitons », a déclaré Mr Lipsey. « Nous pouvions commencer par l'alignement dans NavVis IVION, amener les données avec précision dans PointFuse Pro, puis dans Revit, sans avoir à effectuer d'autres mises au point»

« C’est la démonstration parfaite de la compatibilité entre les deux produits », a conclu Haidar. « Nous avons vu d’incroyables succès ici »
