Étude de cas | Juin 2020

Comment le principal géomètre chinois utilise la capture de la réalité 3D pour fournir une plateforme de sécurité incendie

Grâce à des nuages de points de haute qualité et à des images panoramiques à 360 degrés, l'un des plus grands opérateurs gaziers de Chine dispose d'une plateforme d'inspection numérique des conduits de gaz, des équipements de lutte contre incendies, des capteurs de sécurité, etc.

Principaux points à retenir

Les images panoramiques et les nuages de points capturés avec le NavVis M6 recréent un site avec des détails précis. Les inspecteurs peuvent ainsi évaluer l'emplacement à l'avance et planifier l'itinéraire le plus efficace pour prendre en compte tous les points d’intérêt.
Les inspecteurs utilisent NavVis IVION sur leurs appareils mobiles sur site, visitant chaque point d'intérêt et vérifiant les formulaires et notes d'inspection pertinents pour obtenir un contexte immédiat et des informations à jour.
Les itinéraires de sortie de secours peuvent être établis et examinés dans le plan d'étage numérique en 2D, et l'emplacement des équipements de sécurité tels que les extincteurs et les appareils respiratoires peut être optimisé pour un déploiement d'une efficacité maximale.
Les grands complexes intérieurs peuvent connecter des détecteurs de fumée, des thermomètres et des baromètres à NavVis IVION pour mieux visualiser la supervision de la sécurité dans le bâtiment.
La plateforme d'inspection numérique simplifie l'inspection, la réparation et la maintenance : grâce à un partage en un clic via NavVis IVION, le personnel de maintenance peut programmer une visite en sachant exactement où se situe le problème et les travaux nécessaires, et effectuer les réparations sur place.

Le besoin d'inspections régulières de la sécurité incendie

Les grands complexes urbains modernes de la Chine continentale présentent un ensemble de défis unique. Ces ensembles de bâtiments résidentiels et commerciaux dispersés couvrent une vaste zone géographique, avec une forte concentration de personnes, ce qui peut être dangereux si un incendie se déclare.

Les flammes peuvent se propager rapidement, rendant l'évacuation difficile et encore plus complexe pour les pompiers qui ont du mal à maîtriser la situation, ce qui entraîne de lourdes pertes humaines et matérielles. Pour protéger adéquatement la vie et les biens des habitants, il est essentiel de procéder à des inspections régulières de la sécurité incendie de ces complexes immobiliers.

二维平面图

Complexité de la supervision et de la gestion du gaz

China Resources Gas Group Limited, également connu sous le nom de CR Gas, est l'un des plus grands opérateurs gaziers en Chine. Leurs activités comprennent la recherche et le développement, la production, la gestion, la vente, le service après-vente et les solutions en matière de matériel et de logiciels d'assistance gazière.

Lors des inspections dans les grands complexes urbains, leurs équipes sont tenues de procéder à des vérifications détaillées des équipements de lutte contre incendie, de l'état des conduits et des installations de gaz dans l'ensemble du complexe, ainsi que des registres d'autocertification des sociétés immobilières. CR Gas avait besoin d'une solution plus intelligente pour la supervision et la gestion du gaz en termes d'efficacité et de précision.

La solution de capture de la réalité de NavVis

Le fournisseur de services de numérisation laser South Group a été chargé par CR Gas de développer une telle solution. Les spécialistes de South Group utilisent le NavVis M6 pour recueillir des nuages de points de haute qualité et des images panoramiques à 360 degrés de chaque emplacement, à vitesse et à échelle. Ensuite, les données sont téléchargées sur NavVis IVION pour créer un jumeau numérique interactif du site, accessible via un navigateur web.

Selon Lin Shanqiu, directeur de CR Gas à Fuzhou, capitale de la province du Fujian : "Il s'agit d'une plateforme d'inspection 3D avancée qui améliore l'efficacité et la précision pour notre personnel."

Des scans réguliers des conditions de construction permettent au personnel de mener des inspections précises en fonction de l'itinéraire de patrouille, de l'emplacement, de l'heure et des arrêts nécessaires aux points clés. Cette plateforme d'inspection numérique garantit le fonctionnement sûr, stable et fiable des conduits de gaz, des équipements de lutte contre incendie, des capteurs de sécurité, etc.

Une plateforme d'inspection numérique pour la sécurité incendie

CR Gas effectue des inspections de sécurité à l'hôtel d'exposition Jinyuanshiji à Minjiang, Fuzhou, en Chine. Depuis juin 2019, ils numérisent régulièrement un espace de 6 000 mètres carrés à intervalles réguliers avec le NavVis M6, afin que les inspecteurs travaillent toujours avec les données spatiales les plus récentes. Ils peuvent également sélectionner et examiner plusieurs ensembles de données capturées à des stades antérieurs, afin de comparer les changements apportés à un site au fil du temps.

Planification des itinéraires d'inspection en 2D et 3D

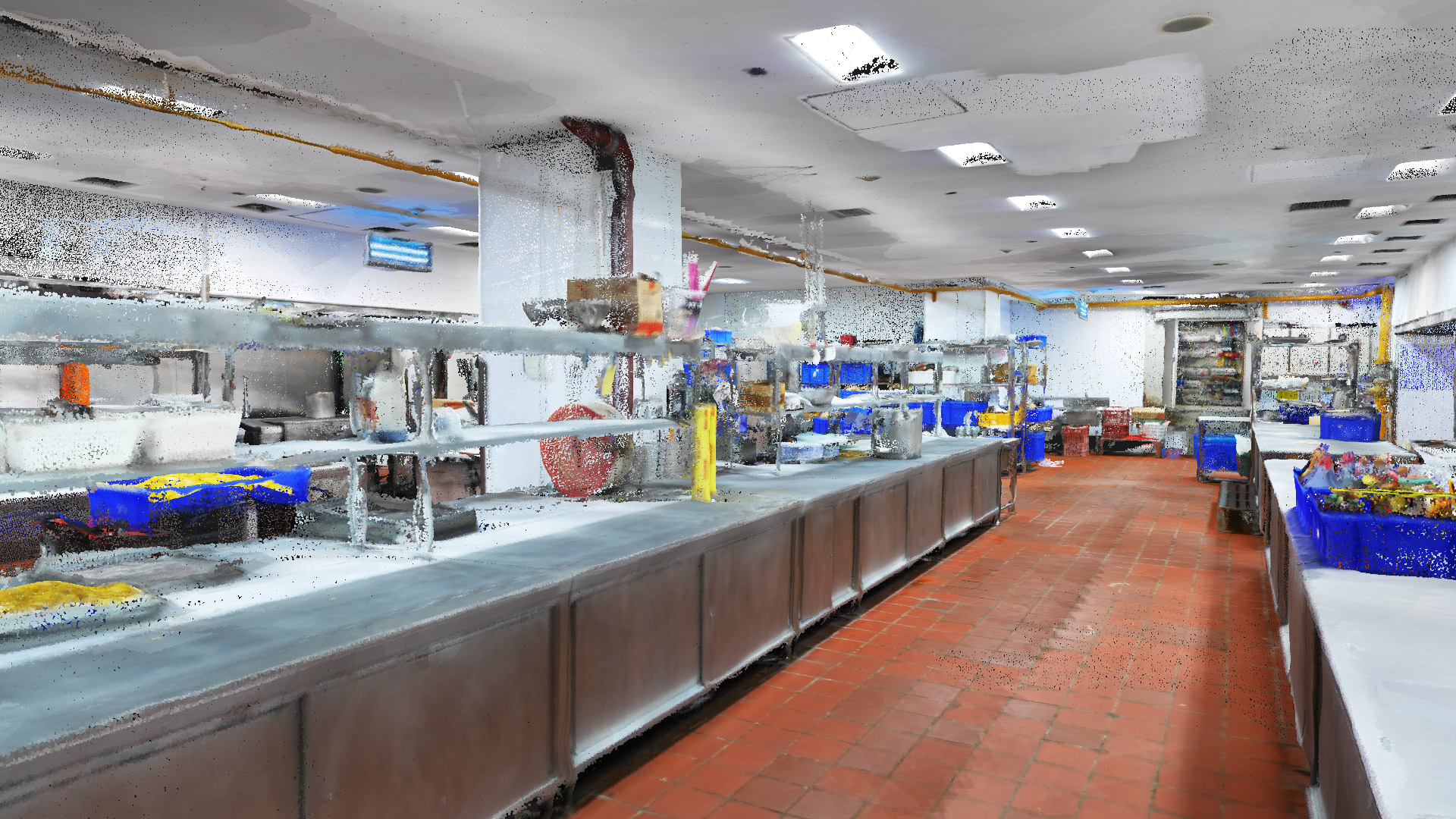

Les images panoramiques et les données de nuages de points du NavVis M6 peuvent recréer un site d'inspection avec des détails précis. Les inspecteurs peuvent parcourir le lieu à l'avance sur n'importe quel navigateur ou appareil mobile - en passant aisément des plans numériques en 2D aux bâtiments numériques immersifs en 3D - et planifier l'itinéraire le plus efficace en tenant compte de tous les points d'intérêt comme les canalisations, les vannes de canalisation et les équipements et installations clés. Dans l'instance NavVis IVION, le personnel peut utiliser l'outil de mesure pour acquérir rapidement les hauteurs, largeurs et volumes d'un point d'intérêt.

"Il s'agit d'une plateforme d'inspection 3D avancée qui améliore l'efficacité et la précision pour notre personnel."

Lin Shanqiu

Responsable chez CR Gas

Mises à jour en temps réel des points d'intérêt

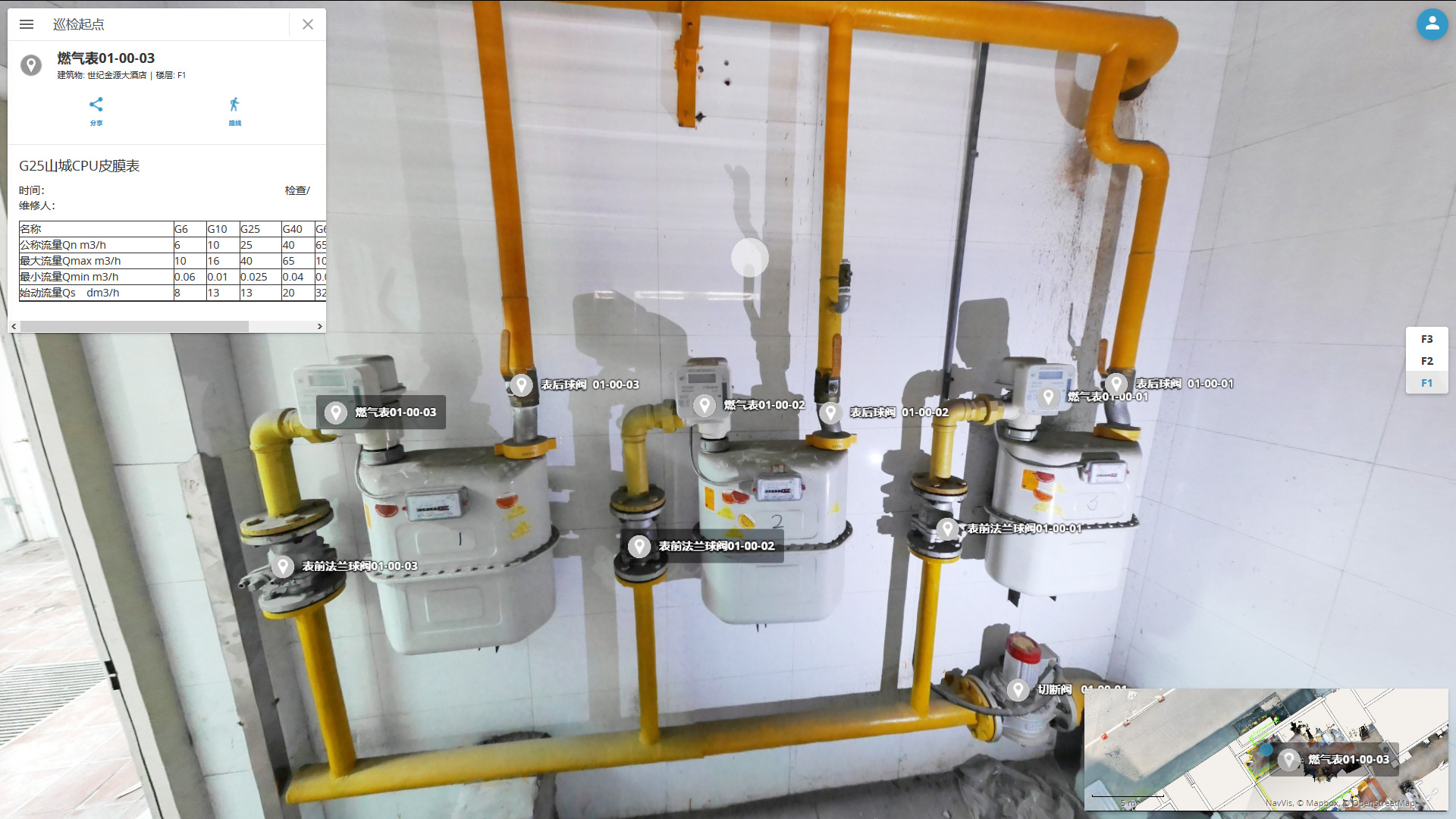

Les inspecteurs n'ont qu'à se rendre sur les lieux avec leurs appareils mobiles pour effectuer une comparaison visuelle avec NavVis IVION. Après avoir visité chaque point d'intérêt dans NavVis IVION, les formulaires d'inspection et les notes pertinentes peuvent être ajoutés à ce point d'intérêt. Après inspection, le personnel peut télécharger des photos et des notes sur leurs découvertes en temps réel, fournissant ainsi un contexte immédiat et des informations actualisées sur l'état du point d'intérêt.

Planification et disposition des sorties de secours

Les itinéraires de sortie de secours peuvent être établis et examinés dans le plan d'étage numérique en 2D. L'itinéraire de sortie le plus approprié peut être indiqué (et révisé) dans le contexte de l'endroit où l'urgence pourrait se produire. De plus, l'emplacement des équipements de sécurité tels que les extincteurs et les appareils respiratoires peut être optimisé pour être déployé avec une efficacité maximale. De cette manière, les inspecteurs évalueront en permanence la meilleure façon de protéger la vie et les biens des personnes.

Avertissement de risque et de danger

Les larges complexes intérieurs peuvent connecter des capteurs de sécurité - par exemple, des détecteurs de fumée, des thermomètres et des baromètres - à une solution personnalisée construite en plus de NavVis IVION pour mieux visualiser la supervision de la sécurité dans le bâtiment. Cela renforce l'aspect de la prévention et du contrôle ; la plateforme surveillera et générera automatiquement des informations d'alarme pertinentes, telles que la détection de fumée et les pics de température.

Service d'entretien intégré

Un autre avantage de la plateforme d'inspection numérique est la manière dont elle a simplifié l'inspection, la réparation et la maintenance. Par exemple, si l'état d'une canalisation intérieure, d'un instrument ou d'un capteur est défectueux, le gestionnaire peut créer un point d'intérêt et le partager avec le personnel de maintenance. Grâce au partage en un clic via NavVis IVION, le personnel de maintenance peut programmer une visite, en sachant exactement où se situe le problème et le travail nécessaire, et effectuer les réparations sur place.

Des informations exploitables à partir de la visualisation 3D de lieux réels

Aujourd'hui, CR Gas dispose d'un flux de travail complet pour la numérisation, la visualisation et la gestion en temps réel des canalisations et des installations, ce qui améliore efficacement sa capacité à inspecter et à anticiper les problèmes avant qu'ils ne surviennent.

Le dernier mot revient à Ye Jing, chef de projet chez South Group : "De nos jours, l'intelligence spatiale intérieure est le principal domaine de développement dans les secteurs de la construction et de l'hôtellerie, et NavVis peut facilement réaliser une visualisation 3D d'emplacements réels pour fournir des informations exploitables", dit-il.

"En utilisant la technologie NavVis pour numériser l'espace intérieur d'un grand complexe avec des canalisations et des compteurs denses, nous pouvons consigner la situation réelle au moment de la numérisation", poursuit Ye Jing. "Cela peut être utilisé comme une plateforme de visualisation 3D pour l'inspection en ligne ; le personnel équipé d'une tablette peut mettre à jour les informations d'inspection dans les points d'intérêt, et son efficacité est doublée."

Des informations exploitables à partir de la visualisation 3D de lieux réels En utilisant la technologie NavVis pour numériser l'espace intérieur d'un grand complexe avec des canalisations et des compteurs denses, nous pouvons consigner la situation réelle au moment de la numérisation.

Ye Jing

Chef de projet chez South Group
