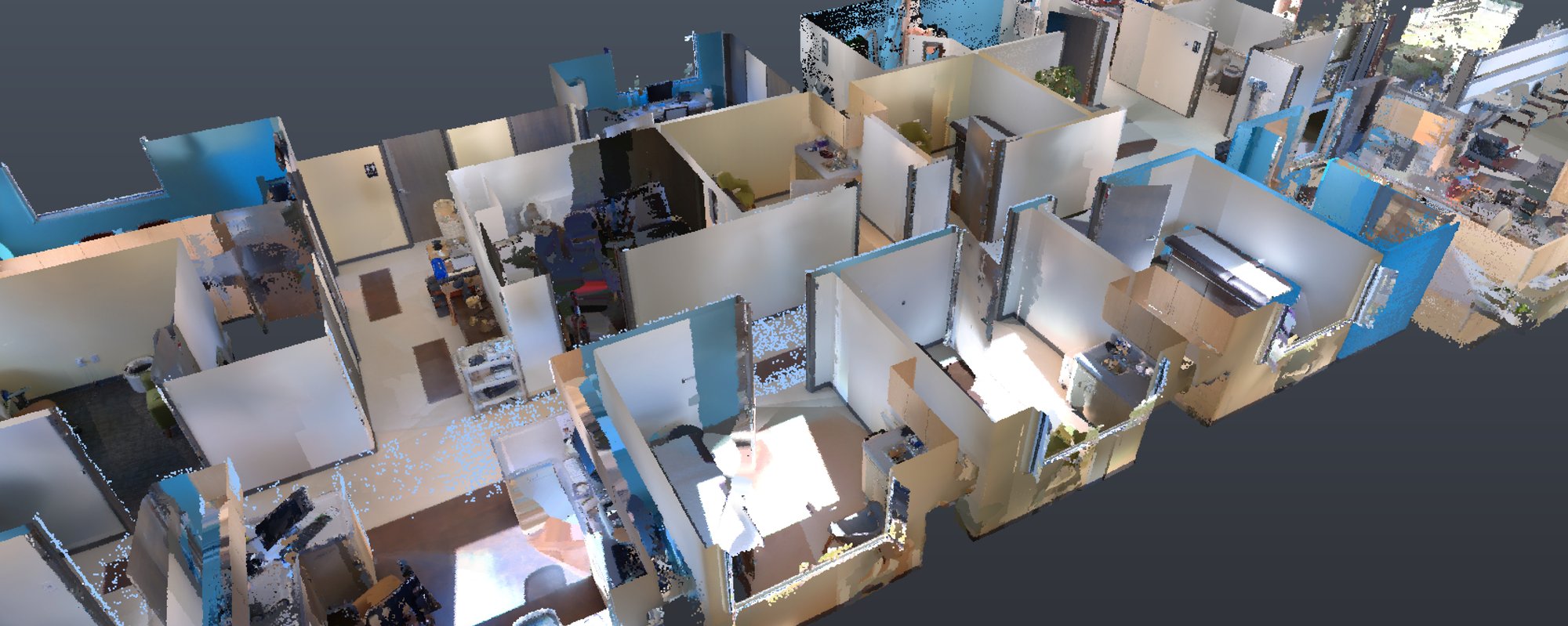

TruePoint utilise NavVis VLX pour une capture rapide de la réalité dans un bureau récemment construit

Étude de cas
Mai 2021

Capture des conditions telles que construites et de photos HD d'un cabinet médical ultramoderne avec le système de numérisation mobile portable NavVis VLX.

Principaux points à retenir

  • TruePoint a capturé l'intérieur d'un bureau avec le système de numérisation mobile NavVis VLX, qui a fourni un flux de travail de numérisation rapide et une capture facile d'images en couleur HD.

  • L'équipe a utilisé une approche de numérisation hybride et a capturé l'extérieur du bâtiment avec un scanner laser terrestre.

  • La numérisation des 3 500 pieds carrés a pris un peu plus de 2,5 heures - une numérisation de 30 minutes avec le NavVis VLX, et 2 heures de numérisation avec un scanner laser terrestre.

  • Tout en traversant le bâtiment pour le numériser avec le NavVis VLX, le spécialiste a pris manuellement plus de 40 photos panoramiques HD en couleur.

  • TruePoint a produit une documentation telle que construite très détaillée pour le nouveau bureau de son client, ainsi qu'une imagerie HD colorée à utiliser dans leur matériel marketing.

  • NavVis IVION Core permet au client et à toute future partie prenante d'accéder à distance aux nuages de points et à l'imagerie panoramique, indépendamment de là où ils se trouvent - depuis n'importe quel smartphone, tablette ou ordinateur portable.

Truepoint-Casestudy_pics-6



Un point de douleur (chronique)

Un cabinet de médecine interne près de Birmingham (Alabama, États-Unis) a commandé un bureau ultramoderne de 3 500 pieds carrés. L'architecte a conçu le bâtiment à l'aide d'un logiciel de CAO en 2D, et les dessins ont été largement utilisés par les différents intervenants tout au long du processus de construction.

Jusqu'ici tout va bien, mais il y a un problème : Le client avait besoin de plus d'informations que ce que les dessins en 2D pouvaient offrir. Ils avaient besoin d'un ensemble de données 3D colorisé et précis, qui refléterait tous les éléments architecturaux et structurels, ainsi que le plan d'étage tel qu'il a été construit. Ils avaient besoin de cet ensemble de données pour une grande variété de tâches de grande valeur, y compris l'organisation de l'entretien et de l'exploitation des installations en cours, et la planification d'ajouts et de rénovations futurs.

En plus de cela, le client avait une autre demande. Ils avaient besoin que l'ensemble de données 3D soit colorisé et comprenne des photos en couleur haute définition suffisamment nettes pour être utilisées dans leur matériel marketing.

Ce que le médecin a ordonné

Le client a engagé la talentueuse équipe de TruePoint Laser Scanning pour numériser ces biens digitaux. Le directeur régional de TruePoint pour le sud-est, Andy Foshee, explique que l'équipe a attaqué le projet avec une approche hybride. Ils ont capturé l'intérieur en utilisant NavVis VLX, un système de numérisation mobile portable qui leur permettait de numériser en marchant. Ensuite, l'équipe a capturé l'extérieur du bâtiment avec un scanner laser terrestre. À la fin du processus, ils ont combiné les ensembles de données pour produire un seul nuage de points.

Selon M. Foshee, l'une des principales raisons pour lesquelles TruePoint a choisi NavVis VLX pour ce projet est la facilité de capturer l'imagerie HD requise par le client.

"Avec le NavVis VLX, vous vous promenez déjà dans les zones que vous souhaitez capturer", explique M. Foshee, "et il vous suffit d'appuyer sur un bouton pour prendre vos photos HD manuellement. Cela signifie que nous pouvions choisir l'endroit du bâtiment où prendre des photos et obtenir les images dont le client avait besoin."

Sie wollen mehr darüber erfahren, wie sie mobiles Mapping in bereits existierende Laserscanning-Workflows integrieren können?

Parlez à un expert

Un court rendez-vous

Puisque le NavVis VLX offre la possibilité de numériser en mouvement, cela offrait à notre client un autre avantage : la rapidité. "Nous avons dû scanner le bâtiment en dehors des heures d'ouverture pour ne pas perturber le fonctionnement normal de l'entreprise", explique M. Foshee.

"Mais comme le NavVis VLX collecte les données plus rapidement que les autres scanners, ce n'était pas un problème. Nous avons pu capturer le bureau de 3 500 pieds carrés en un seul service de nuit - j'ai terminé l'intérieur en 30 minutes environ, et le reste en 2 heures. L'ensemble du flux de travail est plus court, et cela nous a permis de quitter le site plus tôt", ajoute-t-il.

"Je dirais qu'en moyenne, le NavVis VLX a réduit de 50 % notre temps passé sur site"

"Le NavVis VLX collecte les données plus rapidement que les autres scanners. Nous avons pu capturer le bureau de 3.500 pieds carrés en un seul service de nuit - j'ai terminé l'intérieur en 30 minutes environ, et le reste en 2 heures. L'ensemble du flux de travail est plus court, et cela nous a permis de quitter le site plus tôt", ajoute-t-il. "Je dirais qu'en moyenne, NavVis VLX a réduit de 50 % notre temps passé sur site"

Andy Foshee (TruePoint)

Andy Foshee
Directeur régional, TruePoint Laser Scanning





Truepoint-Casestudy_pics5

Pronostic : Excellent

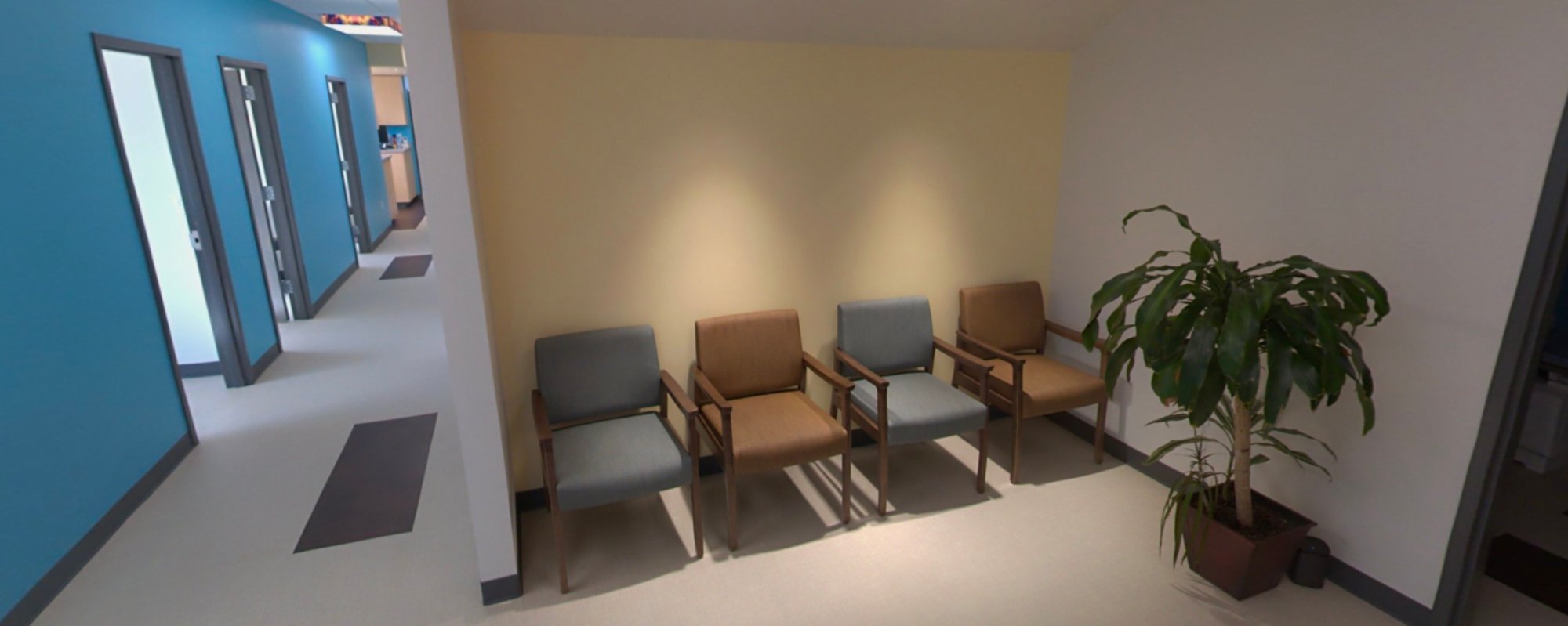

Au final, TruePoint a livré un unique nuage de points colorisé et 40 images HD pour le bureau de 3 500 pieds carrés. L'entreprise a téléchargé tous ces biens digitaux sur NavVis IVION Core pour y accéder facilement à partir de n'importe quel navigateur web standard sur ordinateur, tablette ou téléphone. Les parties prenantes pourront ainsi télécharger les données des nuages de points et l'imagerie selon les besoins pour les utiliser dans des plateformes CAO ou BIM hors ligne dans de futurs projets. TruePoint a également utilisé NavVis IVION Core pour distribuer les images HD au client.

"Notre client a été très impressionné par les données 3D et l'imagerie que nous lui avons livrées", explique M. Foshee.

"Ils sont très enthousiastes à propos des données 3D et de l'utilisation des images HD dans leur matériel marketing. Ce projet aurait-il été possible sans NavVis VLX ?" Foshee demande. "Oui - mais la facilité d'utilisation de l'appareil, la possibilité de numériser plus rapidement et la possibilité de capturer des photos HD colorisées ont rendu l'ensemble du processus beaucoup plus facile."

"La qualité des photos à 360 degrés, la densité du nuage de points, ainsi que la précision globale de 5 à 10 mm des données, nous permettent de capturer un site beaucoup plus rapidement tout en maintenant le niveau de précision dont nos clients ont besoin. Je suis convaincu que le NavVis VLX va changer la donne dans le secteur de la numérisation laser."

Ryan Hacker (Truepoint)

Ryan Hacker
Président, TruePoint Laser Scanning
