SurvTech Solutions 公司利用 NavVis M6 室内移动扫描系统捕获佛罗里达 Perfecto Garcia 雪茄厂44,000 平方英尺的面积。

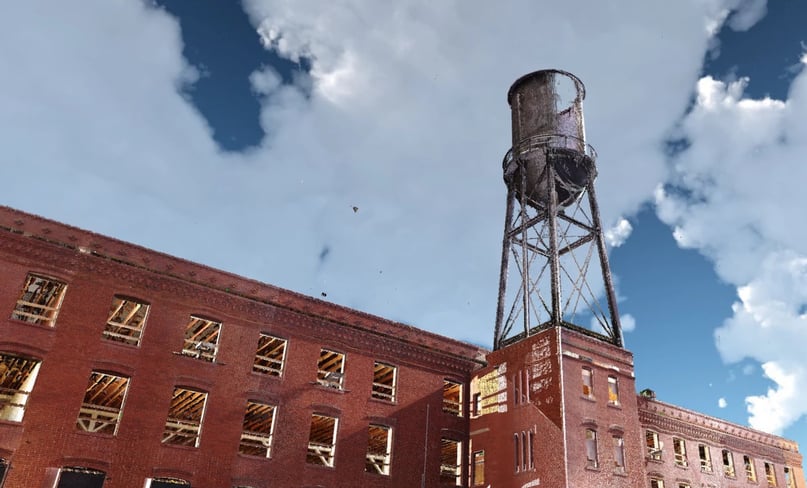

位于阳光之州佛罗里达州 Perfecto Garcia & Brothers 雪茄厂的旧址是一个44,000 平方英尺的砖砌建筑，有三层楼和一个地下室。建于1914年，公司在该地运营了近70年，直到1982年最终关闭。
大楼目前的业主委托了一组建筑师和工程师设计一个新的支撑结构来取代旧的木梁和柱子。翻新的关键是要有建筑物和现有结构部件的确切尺寸。但由于该建筑年代久远，没有任何设计或竣工文件可以帮助工程师和建筑师完成任务。
“我们正在使用一种专为较大的室内环境设计的新式移动扫描系统来提高我们的效率。”
走进 SurvTech Solutions， 美国东南部首屈一指的地理空间公司。创始人兼总裁 David O'Brien 解释说：“SurvTech Solutions 提供由飞机、无人机、船只、USV、汽车、ATV和两栖车辆捕获的精确的3D数据。我们可以绘制地上、地下、水下以及植物和建筑物内部的地图。”
当被委托全面记录这栋空置的建筑时，SurvTech 人员立即判断出适合这项工作的测绘工具是陆地激光雷达，或3D扫描。他们将 NavVis M6 室内移动测绘系统（IMMS）和地面激光扫描仪（TLS）的扫描数据进行了组合。
21世纪的历史建筑文献
David 说：“最近，SurvTech Solutions 在我们的扫描工具箱中增加了 NavVis M6 IMMS，这对我们的客户来说是个好消息。“我们提供室内和室外的3D激光扫描服务已经有十年多了。我们正在使用一种专为较大的室内环境设计的新式移动扫描系统来提高我们的效率。”
3D 扫描为用户提供了测量建筑和工厂的能力，通过利用激光扫描仪收集的360°的数十亿个测量值，精确度在几毫米之内。通过积累数十亿个带x、y、z坐标的点，周围环境被捕捉到其确切的尺寸和形状。由此产生的点云可以用来创建与实体对应的虚拟呈现，通常被称为“数字孪生”。
“将 NavVis 添加到我们 SurvTech 的3D成像技术组合中，使我们能够超越传统的激光扫描产品，成为一个真正的数字孪生解决方案。”
除了以步行速度采集3D扫描数据和360°沉浸式图像外，NavVis 系统还包括用 NavVis IndoorViewer 来管理和共享数据的新方法。
David 解释道：“将 NavVis 添加到我们 SurvTech 的3D成像技术组合中，使我们能够超越传统的激光扫描产品，成为一个真正的数字孪生解决方案。而这一方案随后将被发送到 NavVis IndoorViewer 中。”
“虽然大多数扫描服务提供商可以提供点云、网络浏览器和3D模型，但 NavVis IndoorViewer 将这些交付物扩展为真正的智能地理空间数据库，并将客户的流程联系了起来。”
为建筑开发轻松创建点云扫描（scan-to-BIM）流程
在完成雪茄厂的现场扫描之后，数据被带回 SurvTech 办公室并进行处理，以获得清晰的点云。点云的精度也将得到检查。接下来，他们能够为客户提供两项主要服务。

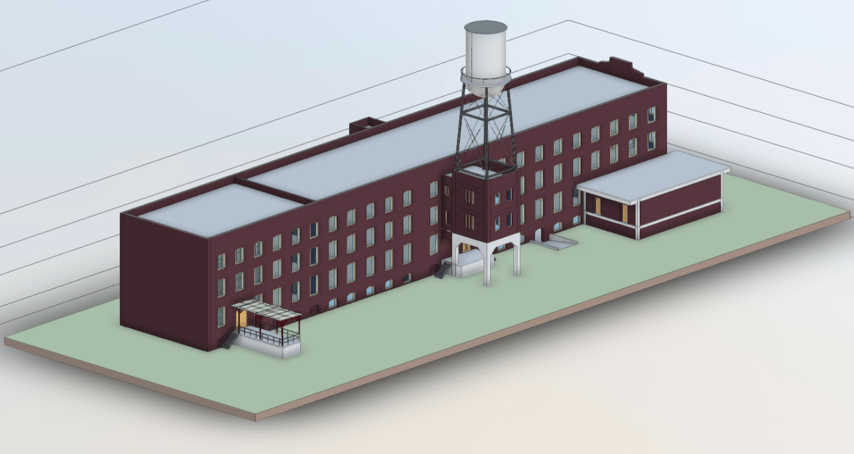

“首先，我们可以把它发给一家公司做建筑信息模型（BIM），用于建筑开发或工程”，大卫解释说，“接着，我们可以将注册的点云以他们需要的任一3D文件格式发送给他们。”
点云的后阶段应用有很多。例如，NavVis IndoorViewer 的一些使用案例可能是建筑师或施工经理审查工作现场的进度，或设施经理在网络会议上给维护团队进行虚拟演练。
“通过以比地面扫描快10倍的方法捕捉现场情况，我们节省了客户业务中大部分的成本。”
“通过以测绘级别的精度、360°沉浸式图像的形式、以及比地面扫描快10倍的方法捕捉现场情况”，David 继续说道，“我们有效地节省了客户业务中的通讯和物流成本。”
同时，在 Perfecto Garcia 雪茄厂等项目中，可以发挥作用的激光扫描仪不止一种。为了补充 NavVis M6 的扫描结果，SurvTech 还利用了TLS（地面激光扫描仪）来捕捉建筑的外部特征。
David 说：“SurvTech 和 NavVis 的优势之一是能够结合来自不同来源的点云数据。“两台扫描仪一起使用，有助于对 Perfecto Garcia 雪茄厂进行高度精准的测量。”
图片来源：SurvTech Solutions
