Sean Higgins mar., juin 8, '21 8 min read

7 prestataires travaillent en hybride pour capturer la réalité

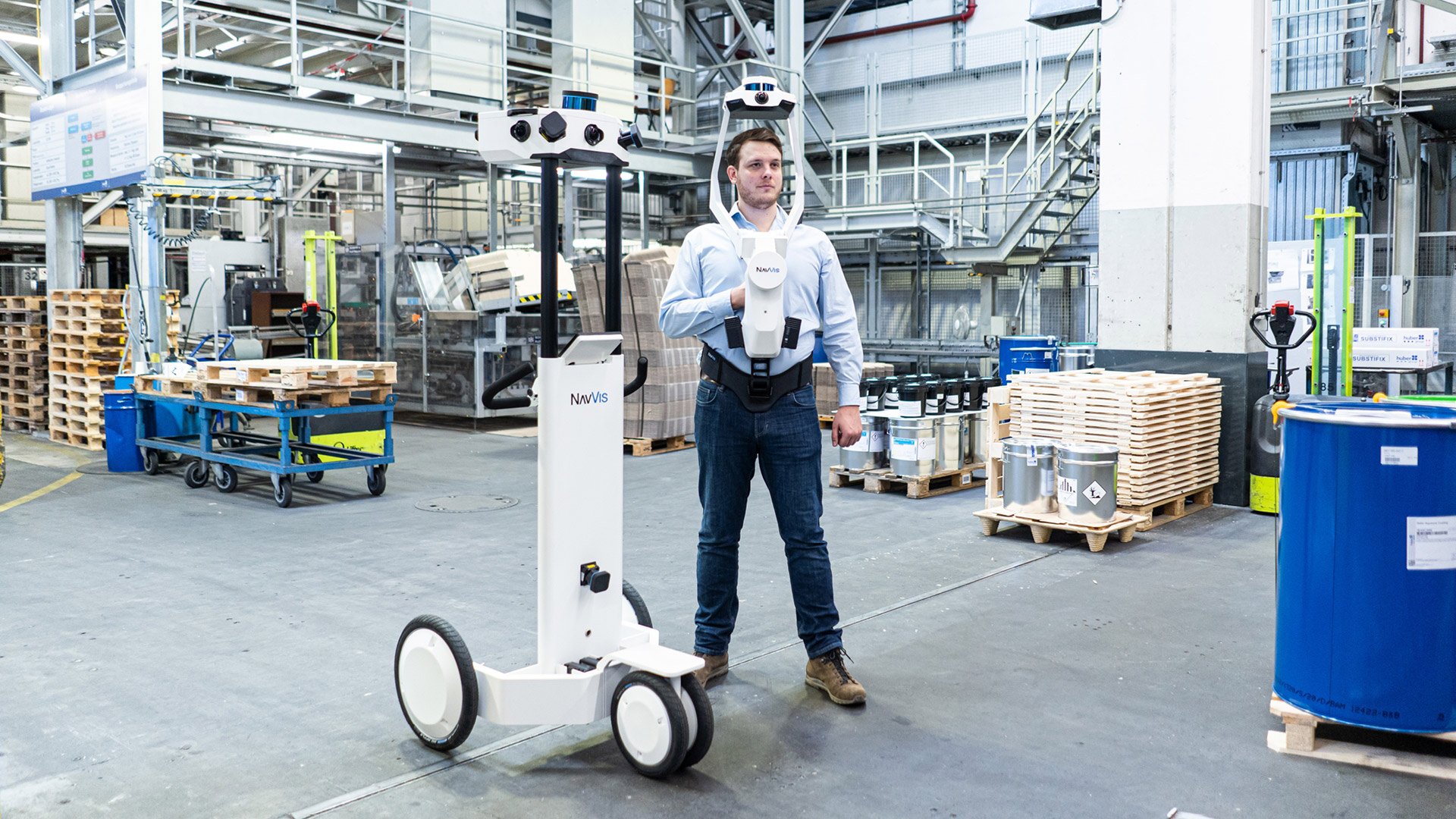

De nombreux pros de la capture de la réalité utilisent des flux de travail hybrides avec des systèmes de numérisation mobiles, scanners statiques ou drones.

Vous connaissez le débat. Les appareils de numérisation mobile sont-ils meilleurs que les scanners laser terrestres ? Les scanners laser terrestres sont-ils meilleurs que la photogrammétrie par drone ? La photographie à 360° est-elle secrètement meilleure que tout ce qui précède ? Quel outil de capture 3D est le meilleur ?

Ces questions peuvent sembler complexes, mais la réponse est simple. Selon Mark Hanna, président et fondateur de PrecisionPoint, le "meilleur" outil de capture est souvent plus qu’un seul outil de capture.

Hanna fait partie d'un nombre grandissant de leaders professionnels qui utilisent désormais des flux de travail hybrides. Ils apportent des TLS, des scanners mobiles et/ou des drones sur le terrain, puis utilisent chacun de ces appareils pour le travail qui lui convient le mieux. Ensuite, grâce à une utilisation judicieuse du contrôle topographique, ils combinent ces ensembles de données en un seul nuage de points pour leurs clients.

Les avantages sont considérables. Cette approche hybride offre une plus grande flexibilité. Cela permet aux techniciens de s'adapter aux défis réels de tout site. De plus, les fournisseurs peuvent ainsi mieux servir leurs clients.

Pour illustrer à quel point les flux de travail hybrides peuvent être puissants, nous allons vous montrer comment certains grands fournisseurs combinent des outils de capture pour gérer leurs projets les plus difficiles.

SurvTech Solutions : Numérisation mobile et TLS

Les fournisseurs de services américains SurvTech Solutions ont commencé à combiner la numérisation mobile et le TLS pour les grandes captures. Récemment, la société a écrit sur la documentation de l'usine de cigares Perfecto Garcia Brothers, un bâtiment historique qui s'étend sur 44 000 pieds carrés à Tampa, en Floride.

Pour capturer l'intérieur, SurvTech Solutions a utilisé un système de numérisation mobile NavVis M6, ce qui leur a permis de travailler jusqu'à 10 fois plus vite en se déplaçant à vitesse de la marche.

Pour capturer la façade, l'équipe a utilisé un scanner terrestre. Ce TLS offrait la possibilité de compléter la documentation avec un nombre minimal d'installations.

SurvTech Solutions affirme que ce flux de travail hybride leur a permis d'offrir à leurs clients des délais d'exécution plus rapides et des coûts de projet réduits, sans pour autant sacrifier la qualité. Ils prévoient également de recréer ce flux de travail pour divers projets à l'avenir.

"L'utilisation combinée de ces deux équipements, écrit l’entreprise, permet d'obtenir des mesures très précises et exactes dans toutes les situations et tous les environnements."

SurvTech_7-1

MyDigitalBuildings : Numérisation mobile et TLS

Le prestataire de services multidisciplinaires MyDigitalBuildings a entrepris un projet expérimental de modélisation BIM d'un bien de 4000 mètres carrés juste avant sa démolition. L'objectif était de mesurer les volumes des éléments qui seraient retirés et d'identifier les matériaux qui pourraient être récupérés.

Compte tenu de cette utilisation créative du BIM, vous ne serez pas surpris d'apprendre que MyDigitalBuildings a utilisé un flux de travail hybride unique pour la phase de capture. L'équipe a documenté la façade avec un scanner terrestre. Ils disent que cet outil leur a permis de "voir" dans des passages qui étaient trop étroits pour un numériseur mobile.

MyDigitalBuildings a également numérisé les couloirs du bâtiment avec le TLS. Ils ont ainsi pu construire un "squelette" sur lequel ils ont pu enregistrer les nuages de points générés par le scanner mobile. Cela a eu comme avantage de rendre les captures mobiles plus courtes et de réduire le potentiel de dérive.

Ensuite, ils ont capturé "une multitude" de pièces rattachées aux passages avec un NavVis M6. Comme vous pouvez vous en douter, cela leur a fait gagner un temps considérable.

Enfin, l'équipe a documenté le toit à l'aide de la photogrammétrie par drone, puisque cette partie du bien ne serait pas accessible aux opérateurs du scanner.

Compte tenu du succès de ce projet, MyDigitalBuildings reste optimiste quant aux flux de travail hybrides à venir.

"En optant pour un protocole topographique multitechnologique, écrivent-ils, nous sommes plus flexibles dans notre stratégie de couverture des bâtiments et pouvons nous adapter aux spécificités (taille, hauteur, accessibilité, etc.) de chaque zone."

cstb_blog_post-5222382cabc932457207a5c42e092f2ccab2054776925a77f3aac4e643020c8ff48757408965c997fedc5819d6dd41f50e34e76403220b13f6178cd3c5df2b14

S3D Services : Numérisation mobile et Drône

Les professionnels de la numérisation laser S3D Services ont l'honneur de fournir le premier jumeau numérique d'un bien immobilier dans la région Grand Est en France. Ils ont dû capturer et modéliser un lycée et son vaste terrain, qui s'étend sur près de 40 000 mètres carrés.

Pour cela, ils ont capturé l'intérieur avec un scanner mobile NavVis M6. Avec un opérateur qualifié, écrivent-ils, ils ont pu produire des données avec "un haut niveau de précision dans les nuages de points" et "des photos panoramiques de haute qualité."

Ensuite, une deuxième équipe a utilisé la photogrammétrie par drone pour capturer le toit et le vaste terrain du lycée.

Ils affirment que ce flux de travail hybride a été un grand succès - ainsi qu'une occasion de "démontrer le dynamisme et la complémentarité des offres sur notre territoire."

Ingenieursbureau Groothedde : Numérisation mobile et TLS

Le fournisseur de services néerlandais Groothedde a récemment documenté le château Wildbaan à Leuvenheim en utilisant à la fois la numérisation mobile et TLS.

L'équipe a capturé l'intérieur à l'aide d'un système de numérisation mobile NavVis VLX et a capturé l'extérieur avec un TLS. Ils ont été satisfaits des résultats, et ont qualifié ce flux de travail hybride de "meilleur des deux mondes ».

Voici un survol animé du nuage de points résultant.

maxresdefault-1

PrecisionPoint : Numérisation mobile et TLS

L'année dernière, PrecisionPoint documentait un immeuble de bureaux. Le projet était un peu différent de l'habitude : il fallait capturer non seulement les éléments architecturaux, mais aussi la tuyauterie au-dessus des dalles du plafond. Pour atteindre cet objectif, PrecisionPoint a développé un flux de travail hybride créatif qui va au-delà de la division habituelle intérieur/extérieur.

Tout d'abord, ils ont placé des cibles en damier sur le sol, situées spécifiquement sous la tuyauterie qu'ils devaient numériser. Ensuite, ils ont capturé ces cibles avec un scanner terrestre. Puis ils ont placé le scanner au-dessus des tuiles du plafond pour capturer la tuyauterie. Ces deux numérisations se chevauchaient suffisamment pour que le technicien puisse facilement les aligner lors du post-traitement.

Ensuite, l'équipe a envoyé un deuxième technicien avec un scanner mobile NavVis M6 pour capturer le reste de l'espace intérieur.

PrecisionPoint affirme que cette approche hybride leur a permis de terminer le travail de capture 10 fois plus vite qu'ils n'auraient pu le faire avec un TLS seul.

Prologue Systems : Numérisation mobile et TLS

Le fournisseur de services américain Prologue Systems a été engagé pour s'emparer d'une installation de coulée d'aluminium de 50 000 pieds carrés à Texarkana.

Les demandes du client étaient exigeantes. Comme ils avaient besoin de ces données pour concevoir et fabriquer des améliorations de l'usine, ils voulaient une documentation précise de la géométrie du sol, de l'infrastructure MEP et de l'équipement du processus de coulée. Il fallait également que les travaux soient terminés en un jour afin de minimiser le temps d'arrêt de l'installation.

Prologue a relevé le défi avec un flux de travail hybride. Ils ont effectué une numérisation de l'installation avec leur nouveau NavVis VLX, et ont terminé en seulement 40 minutes. Ensuite, ils ont utilisé un TLS pour capturer des zones sélectionnées avec une plus grande précision, un processus qui a pris 8 heures supplémentaires.

Ce flux de travail hybride leur a permis de respecter un délai serré sans sacrifier la précision dont leur client avait besoin pour les travaux de conception et de fabrication.

Prologue Systems NavVis VLX-1

Rapp Group : Numérisation mobile et TLS

Dans un article récent, le fournisseur de services suisse Rapp Group se demande si les mappeurs mobiles peuvent remplacer leur TLS. "Ne serait-il pas tentant," demandent-ils, "d'attacher le scanner comme un sac à dos et de commencer à marcher ?"

Pour répondre à cette question, l'entreprise a mis la main sur le NavVis VLX pour un test précoce en février 2020. Et ils ont vu immédiatement que la numérisation mobile ne remplace pas leurs scanners terrestres, mais est plutôt un complément puissant.

« Cela élargit notre gamme de services de numérisation », écrivent-ils. "Avec une précision d'environ 2 cm, le NavVis VLX est pour nous l'appareil idéal pour la plupart des tâches dans le domaine du cadastre et sur le marché en pleine expansion du "Scan2BIM". Toutefois, si le plus haut niveau de précision est requis, le scanner stationnaire reste le premier choix."

C'est pourquoi Rapp Group - comme les autres prestataires de services de notre liste - a conclu que les flux de travail hybrides sont le véritable avenir de la numérisation. Au lieu de se contenter de la numérisation mobile ou d’un TLS, ils disent aborder chaque projet individuellement. Cela signifie qu'il faut évaluer leurs besoins en matière de vitesse, de mobilité et de précision des données, puis leur apporter la bonne combinaison d'outils pour répondre à ces besoins.

Selon Rapp Group, suivre la même approche vous permettra de vous "adapter à vos clients" et d'être "ciblé, en fonction de la situation"

En d'autres termes : Cela vous permettra d'offrir à vos clients le meilleur des deux mondes.

ri_laserscanner-navvis_00-1-1

Sean Higgins est un rédacteur indépendant spécialisé en technologie, ancien rédacteur de publications spécialisées et passionné de plein air. Il estime que la rédaction d'articles clairs et sans buzzword sur les technologies 3D est un service public.
