Il n’a fallu que deux jours à LevelS3D pour cartographier la station de métro République, l’une des plus grande de la ville, grâce aux NavVis M6 et NavVis IndoorViewer.
Fondée en 2012, LevelS3D est une société française qui propose des applications de numérisation 3D pour les tablettes et smartphones de nouvelle génération. Il faut aussi souligner que LevelS3 est l’un de nos partenaires de cartographie.
LevelS3D dispose d’un ensemble unique de compétences et d’expertise dans le domaine de l’intelligence spatiale, qui lui ont valu l’attention du groupe Régie Autonome des Transports Parisiens (RATP), l’opérateur des transports publics de la ville de Paris. RATP a invité le partenaire NavVis à prendre en charge un projet d’arpentage important et difficile.
Les premières discussions avec la RATP ont eu lieu lors de l’événement VivaTech à Paris en 2018, où LevelS3D présentait ses services de numérisation 3D intérieure haut de gamme. Conscient des applications potentielles pour ses activités, le groupe RATP a alors confié à LevelS3D le tout premier projet de numérisation d’une grande station de métro au coeur de la ville.
La RATP a eu un problème d’infiltration d’eau. Pour résoudre le problème, ils ont fait appel à LevelS3D pour cartographier l’ensemble de la station afin que les équipes de maintenance puissent identifier les sources d’infiltration d´eau à partir de n’importe quel endroit grâce à une imagerie haute définition à 360°, et évaluer son état.
En bref, les objectifs du projet étaient les suivants :
- Cartographier la station de métro République de Paris dans son intégralité ;
- Créer un inventaire d’images panoramiques à 360° pour aider à identifier et à évaluer les infiltrations d’eau ;
- Fournir un accès à distance pour des inspections de sites sans obstacles.
Aux grands projets, des grands défis.
La station de métro République est l’une des plus grandes et des plus fréquentées du réseau RATP, où convergent cinq lignes de métro distinctes. Le caractère complexe d’un lieu aussi fréquenté crée quelques difficultés pour la numérisation en intérieur :
- Une zone vaste et complexe - 12 000 m² sont répartis dans un vaste système de couloirs de tailles et de formes diverses, reliant l’ensemble de la station sur plusieurs niveaux.
- Délai serré pour la saisie des données - La fermeture de la station pour le projet de numérisation n’était pas envisageable ; l’interruption des services et le coût pour la RATP auraient été considérables.
- Sûreté et sécurité - Il existe de nombreuses contraintes en matière de sécurité et d’accès pour assurer le flux quotidien de personnes entrant et sortant de la gare.

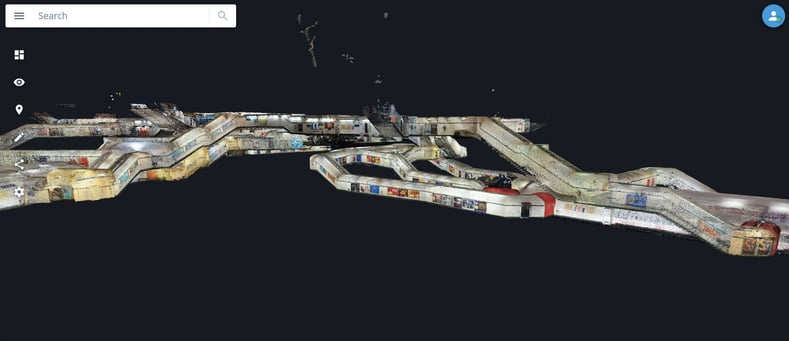

Nuage de points du métro République à Paris affiché dans NavVis IndoorViewer
Un équipement de numérisation 3D polyvalent pour un environnement complexe
LevelS3D n’a pas été découragé par l’ampleur du projet de numérisation, car il disposait d’un avantage décisif : le système de cartographie mobile intérieure NavVis M6, un instrument puissant capable de répondre à toutes les exigences du client en matière de quantité de données, de qualité et d’investissement en temps.
Pour préparer l’exécution de la numérisation intérieure, la RATP a fourni des plans d’étage en 2D et des indications pour que LevelS3D puisse couvrir l’ensemble de la zone dans les plus brefs délais. L’équipe a également effectué une seule inspection sur place avant de commencer les travaux.
Le processus de numérisation sur site avec le NavVis M6
Le premier jour, la mobilité et la polyvalence du NavVis M6 ont permis un processus de numérisation fluide. Grâce à la technologie 6D SLAM et à la possibilité d’ajuster la hauteur et la largeur de l’appareil, des éléments tels que les rampes inégales et les espaces étroits n’ont pas été un obstacle susceptible de causer des retards.
Le processus de numérisation s’est étendu sur deux nuits, la station étant fermée, entre 1 heure et 5 heures du matin. Il s’agit d’une minuscule fenêtre de 4 heures par nuit. Le temps imparti s’est avéré plus que suffisant, car le NavVis M6 est capable de scanner jusqu’à 30 000 m² par jour.
Comment cela est-il possible ? Chaque NavVis M6 est équipé de quatre scanners laser qui recueillent des données de nuages de points, ainsi que de six caméras qui capturent simultanément des images haute résolution de l’environnement. En effet, LevelS3D a été en mesure de saisir rapidement et de manière fiable toutes les données de la République Métro sans revers coûteux.
La station de métro République à Paris en immersion à 360° dans NavVis IndoorViewer
Un seul projet pour de multiples cas d’utilisation
Du point de vue de la RATP, le projet a permis d’améliorer ses responsabilités en matière de maintenance. Grâce au NavVis IndoorViewer, ils peuvent évaluer l’état des tunnels plus rapidement et plus efficacement, et prendre des décisions plus rapides, tout en ayant accès à une source d’information unique sur laquelle ils peuvent collaborer et partager leurs idées.
Par ailleurs, le projet permet déjà d’autres cas d’utilisation pour différents départements du groupe RATP, notamment le suivi de l’activité de maintenance et la possibilité de modélisation BIM pour d’autres stations.
Selon LevelS3D, ce projet constitue une réussite majeure pour l’entreprise. Leur proposition de valeur - alimentée par la technologie NavVis - a permis d’obtenir un projet de premier plan avec un client qui exploite plusieurs stations de transport public et des installations connexes dans toute la France. Et surtout, il a ouvert la voie à des projets de numérisation à plus grande échelle, à l’échelle nationale.
Crédits photo : LevelS3D
