7个原因告诉你为何移动扫描仪是建立现有建筑文档的理想选择

some

Sean Higgins

7个原因告诉你为何移动扫描仪是建立现有建筑文档的理想选择
激光扫描
现实捕捉

2020年09月1日

|

阅读时间1分钟

本篇技术贴让我们一起用数字说话,探讨移动扫描设备在构建文档方面的独特优势,包括它们是如何帮助您完成项目的。

本文与之前几篇文章一起,主要跟大家分享移动扫描技术,旨在帮助正在阅读的您——经验丰富的激光扫描专家,更好的利用这项技术。

在之前的文章中, 我们简要介绍了移动扫描仪的大致情况,以及使以步行速度进行现实捕捉成为可能的技术。并突出行走的速度既能捕捉现实环境这一特点。

在本文中,我们将探讨这些工具再现有建筑归档领域中独一无二的优势。并且,我们将用数字来量化这些工具对您项目的巨大帮助。

移动扫描仪的优势

移动扫描设备在建立现有建筑归档的工作流程中起到了巨大作用。除了可以提升捕获现场数据的效率之外,它们还提供了各种特性和功能,帮助改善您的工作流程终端。

1. 速度

使用架站仪(TLS)捕捉建筑物数据需要规划每次进行扫描时扫描仪的位置,组装搭建好设备,再拆开,进行扫描,然后重复数次。仅仅是为了收集一个建筑的数据,您就需要重复这些步骤几十次,甚至上百次。因此,使用移动扫描仪可为您节省下大量的时间。在一些典型的项目中,我们能看到移动扫描设备的速度比用 TLS 的快了10倍甚至更多。

2. 多功能性

移动扫描仪能应对种类繁多的室内环境,从面积较大的开放空间(如礼堂和仓库)到狭窄的空间(如内装机械、电气和管道(MEP)的房间),或带有楼梯的多层楼层等。这意味着移动扫描仪可以作为建筑物数据捕获过程的主要设备,最大程度地减少在工作站点上不同设备更换的时间。

3. 实地考察的反馈

大多数移动扫描设备使用平板电脑互动界面来显示扫描轨迹,并直观显示哪些区域已被扫描。如果任何区域未被扫描,(例如,由于遮挡而没有捕捉到房间的一部分),该区域则会在显示屏上清楚地呈现出来。一些平板电脑界面还具有高级算法,可以提示您捕获的扫描数据的质量,显示全景图像的拍摄位置,甚至可以使用控制点计算扫描数据的精度。

4. 更短的注册时间

带有热插拔电池的移动扫描仪使您能够以步行速度扫描一个多小时。这意味着在开始另一次扫描之前,您可以捕获建筑物、设备等数据(某些情况下可达3000平方米)。因此,移动扫描仪可以减少您扫描的数量,并有助于节省在后处理阶段整理和排列数据的繁琐步骤上花费的时间。

5. 测绘级的质量结果

今天的移动扫描设备完全不用您在精度和数据质量间作选择。例如,我们的 NavVis VLX 使用先进的处理算法来生成适合典型现有文件需求的低噪点、高精度数据,例如LOD300的建筑信息模型(BIM)或比例高达1:50的楼层平面图。除此之外,VLX 还提供了将移动扫描数据锁定到测量控制点的功能,以确保在面对挑战时仍能达到最高的精确度。

6. 与其他数据捕获方式的轻松集成

虽然移动扫描设备是为建筑数据捕捉而打造的多功能仪器,但没有一种设备能完美符合每种应用场景需求。对于那些罕见的情况,您需要使用其他捕获方法——例如,当您部署一个无人机来捕捉建筑顶部时——可以很容易地将这些数据集与你的移动扫描设备的进行合并。只需使用熟悉的注册方法,如调查目标,就可以快速合并扫描,获得满足所有项目要求的完整数据集。

7.直观、逼真的记录

市场上最好的移动扫描仪装有多个全景RGB相机。这些传感器使设备能提供一个色泽密度高、真实感极强的3D建筑物数据集,连对点云完全不熟悉的小伙伴都能直观地对其进行探索发现。这些数据集还可被快速、方便地共享,使绘图员、项目经理和其他的最终用户等相关人员能够通过任何标准的网页浏览器与他们扫描的建筑进行交互,无需安装其他插件或软件。

数据来说话

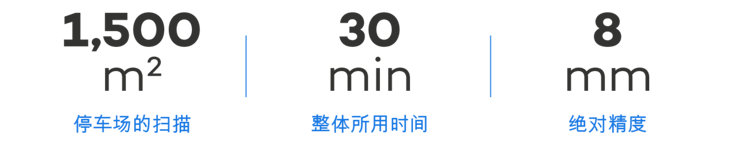

MM data ZH

为了更具体地说明移动扫描设备的好处,我们将展示他们在几个典型的现有建筑文档搭建中的性能。

假如您正在扫描一个1000㎡的办公室,其中包括狭窄的走廊、楼梯、多个楼层以及装有机械、电气和管道(MEP)的房间。使用 NavVis VLX 可穿戴移动扫描仪,您可以在一个小时内完成工作,并将其归置在一个数据集内,无需进一步注册。在更开阔的环境(比如车库)中,您能操作得更快,在一个小时内捕获容量高达3000㎡的数据集。

重要的是,这种速度并不以牺牲准确性为代价。在一个测试项目中,我们在30分钟内扫描了一个1500平方米的车库。在不使用我们 VLX 的控制点功能来优化点云的情况下,我们以8毫米的绝对精度验证了最终的数据集,结果完全符合大多数现有建筑文档项目的要求。

如果您想对移动扫描仪的性能和精度有更深了解,请浏览我们的内容库,了解更多关于评估移动扫描系统精度的资源。

总结

移动扫描仪不仅能让我们摒弃传统的架站式扫描仪,且为整个现有建筑文档建立的流程提供了数不胜数的方便之处,包括更快的速度、更强的兼容性、节省注册个人信息的时间等,且在不牺牲数据质量或项目所需的绝对精度的前提下。

这使得移动扫描设备不仅仅是用于提升项目工作流程效率的工具,并且还能帮您实现扫描业务长远目标。接下来的文章中,我们将探讨它是如何做到这些的,敬请期待!您还可以下载我们关于利用移动扫描创建 CAD 和 BIM 建筑现状文档的免费资源。

get real answers about mobile mapping, CAD, and BIM

Sean Higgins 是一位自由的技术写作专家,曾是贸易出版物编辑,也是户外运动爱好者。他认为清晰的、无流行语的3D技术写作是一项公共服务。
