Comment le filtre d’objets dynamiques aide à capturer les sites actifs

La suppression d’objets dynamiques est une idée simple qui peut avoir un impact majeur sur votre activité de numérisation mobile. Voici quelques façons dont elle peut vous procurer un avantage concurrentiel.

Supposons que vous soyez en train de soumettre une offre pour un projet de documentation conforme à l'exécution dans une usine, un hôpital ou un site de construction très fréquenté - et que vous veniez d'apprendre que le site ne peut pas être arrêté pour être numérisé.

Si vous avez prévu d'utiliser des scanners laser terrestres (TLS), votre offre pourrait être compromise. Comme le scanner capture chaque personne, machine ou voiture qui passe dans son champ de vision, votre ensemble de données de ce site très fréquenté comprendra un bruit important et beaucoup d'artefacts. En bref, le nuage de points serait inacceptable pour votre entreprise et votre client.

En revanche, si vous utilisiez un scanner mobile avec suppression d’objets dynamiques, l'histoire serait très différente. Vous pourriez éviter entièrement ces problèmes et faire une offre beaucoup plus solide.

Qu'est-ce que la suppression d’objets dynamiques ?

Il s'agit d'une fonction propre aux scanners mobiles. La suppression d’objets dynamiques utilise un traitement avancé des données pour supprimer automatiquement les personnes, les objets, les voitures, les machines et autres objets qui se déplacent dans votre champ de vision pendant que vous effectuez une capture. Il en résulte des données plus propres, un bruit minimal et une étendue nettement meilleure.

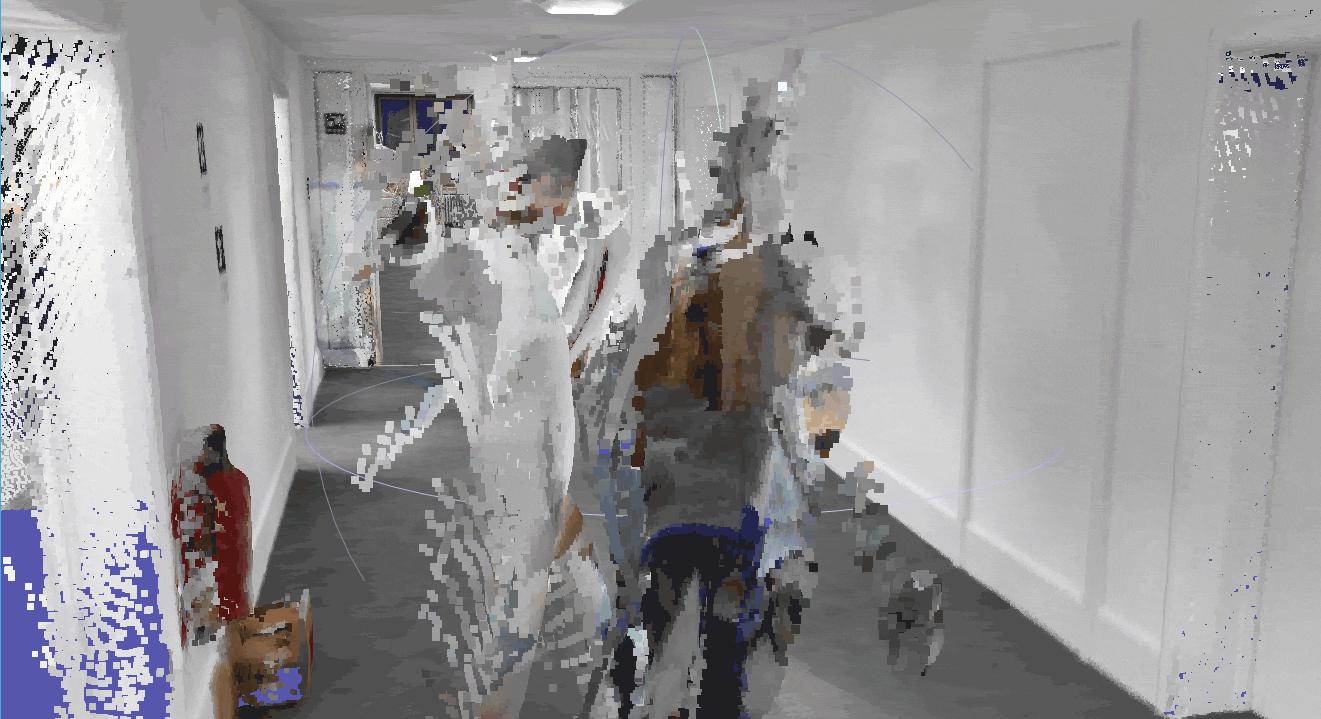

Voici une image "avant et après" qui montre l'effet de la suppression d’objets dynamiques.

dynamic-object-removal

Comment ça marche ?

Un scanner mobile effectue des captures en continu pendant que vous marchez, ce qui signifie qu'il prend chaque mesure - en d'autres termes, il capture chaque point de votre nuage de points final - un certain nombre de fois et depuis plusieurs positions différentes.

Cela donne au logiciel de post-traitement du scanner la possibilité d'analyser chaque point du nuage. Si un point a été capturé à un moment donné, mais absent au moment suivant, le logiciel peut déterminer que le point provenait d'un objet dynamique comme une personne ou une voiture. Ensuite, il supprime simplement ce "mauvais" point de votre ensemble de données.

(En fait, ce type de traitement permet à un système de numérisation mobile d'éliminer automatiquement un certain nombre d'autres mauvais points, notamment les artefacts causés par la frange autour des objets et les mesures erronées causées par des surfaces réfléchissantes comme les fenêtres en verre ou les miroirs)

Pourquoi s'en soucier ?

La suppression d’objets dynamiques est une idée simple, mais elle peut avoir des effets importants sur votre activité. Voici quelques-unes des façons dont elle peut renforcer votre avantage concurrentiel.

En plus de produire des données de meilleure qualité et plus propres, la suppression d’objets dynamiques permet d' accélérer les flux de travail de capture. Comme le système supprime automatiquement les objets en mouvement, vous pouvez capturer n'importe quel site sans attendre que l'activité se calme. Vous vous épargnerez la peine de capturer à nouveau une pièce simplement parce que quelqu'un a traversé la pièce lors de votre scan. Vous réduirez également le temps que vous passez à nettoyer les mauvais points plus en aval dans votre flux de travail.

Cela signifie que vous pouvez proposer des prix plus compétitifs. Comme la suppression d'objets dynamiques offre des flux de travail plus rapides, elle réduit vos frais généraux et vous permet de facturer votre travail à un tarif extrêmement compétitif.

Enfin, cette fonction offre une sécurité accrue pour vos employés. Lorsqu'un technicien peut capturer un site actif plus rapidement, cela signifie qu'il passe moins de temps dans un environnement potentiellement dangereux. Plus le temps de numérisation est court, plus le risque est faible et plus vos travailleurs sont en sécurité.

chair-point-cloud-2

Exemples concrets : Capture d'une grande usine très fréquentée

Un prestataire de services de numérisation laser a pu constater les avantages de la suppression d’objets dynamiques lorsqu'il a utilisé NavVis VLX pour capturer une usine pour une entreprise multinationale de biens de consommation.

"C'était comme une mini-ville sous un toit", a déclaré Marek Koltun, directeur associé de NavVis. "Il y avait tellement de gens qui se déplaçaient - même les géomètres étaient choqués de voir à quel point il était difficile de placer simultanément des ancrages de localisation et de numérisation, car parfois ils ne doivent pas attendre 20 minutes pour avoir une ligne de vue claire entre deux unités différentes. Il y avait tellement de mouvement."

Grâce à l'utilisation du NavVis VLX et de sa fonctionnalité de suppression d’objets dynamiques, le fournisseur a terminé la numérisation en deux jours seulement et a produit un produit livrable propre, peu bruyant et exempt d'objets mobiles. Ils ont déclaré que leurs flux de travail précédents, qui reposaient sur des scanners laser terrestres, auraient pris des jours de plus pour la numérisation et auraient nécessité beaucoup plus de nettoyage en aval.

Exemples concrets : Appel d'offres sur un chantier de construction

D'autres prestataires de services ont trouvé la suppression d’objets dynamiques très utile lorsqu'ils font des offres pour capturer des chantiers de construction.

Comme l'explique Koltun, ces prestataires ont pu dire : "Je serai là pendant huit heures. Aucun de vos collaborateurs n'aura besoin de quitter la pièce comme c'est le cas avec les scanners statiques. Vous n'aurez pas besoin d'arrêter tout le projet de construction juste pour que nous puissions scanner."

Les clients du secteur de la construction apprécient ce type d'offres, car la moindre interruption dans leur flux de travail peut créer de nombreux problèmes. "Peut-être que quelqu'un doit ranger un outil et qu'il oublie où il se trouve", explique Koltun. "Peut-être qu'ils s'arrêtent au milieu d'une tâche et que cela interrompt leur concentration. Peut-être qu'ils sont en train de peindre un mur et qu'ils sont chassés en plein milieu, donc ils loupent une zone."

"C'est pourquoi, il y a beaucoup de choses que vous pouvez faire pour votre client en étant sur le site pendant une courte période et en ne perturbant pas le flux de travail en demandant à tout le monde de partir."

En savoir plus

La suppression d’objets dynamiques n'est que l'un des nombreux avantages d'un système de numérisation mobile. Pour en savoir plus sur les avantages de la numérisation mobile, lisez nos articles éducatifs expliquant les bases de cette technologie, les 7 raisons pour lesquelles elle est idéale pour le travail de documentation, et pourquoi il est temps d'investir.
